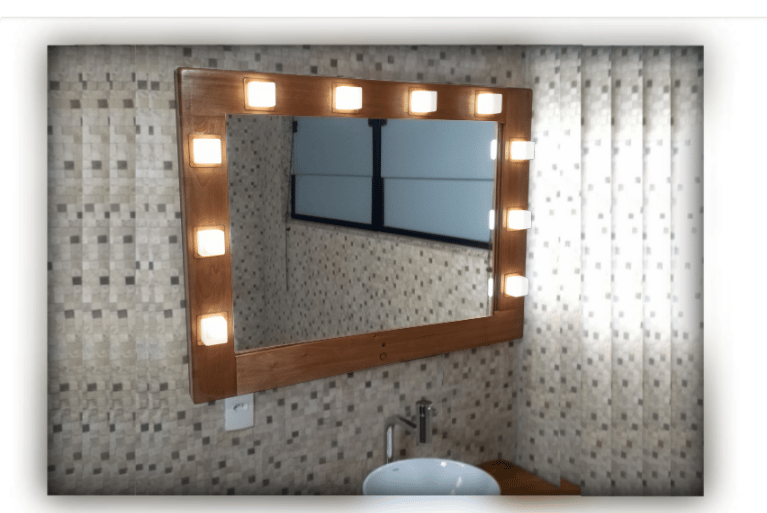

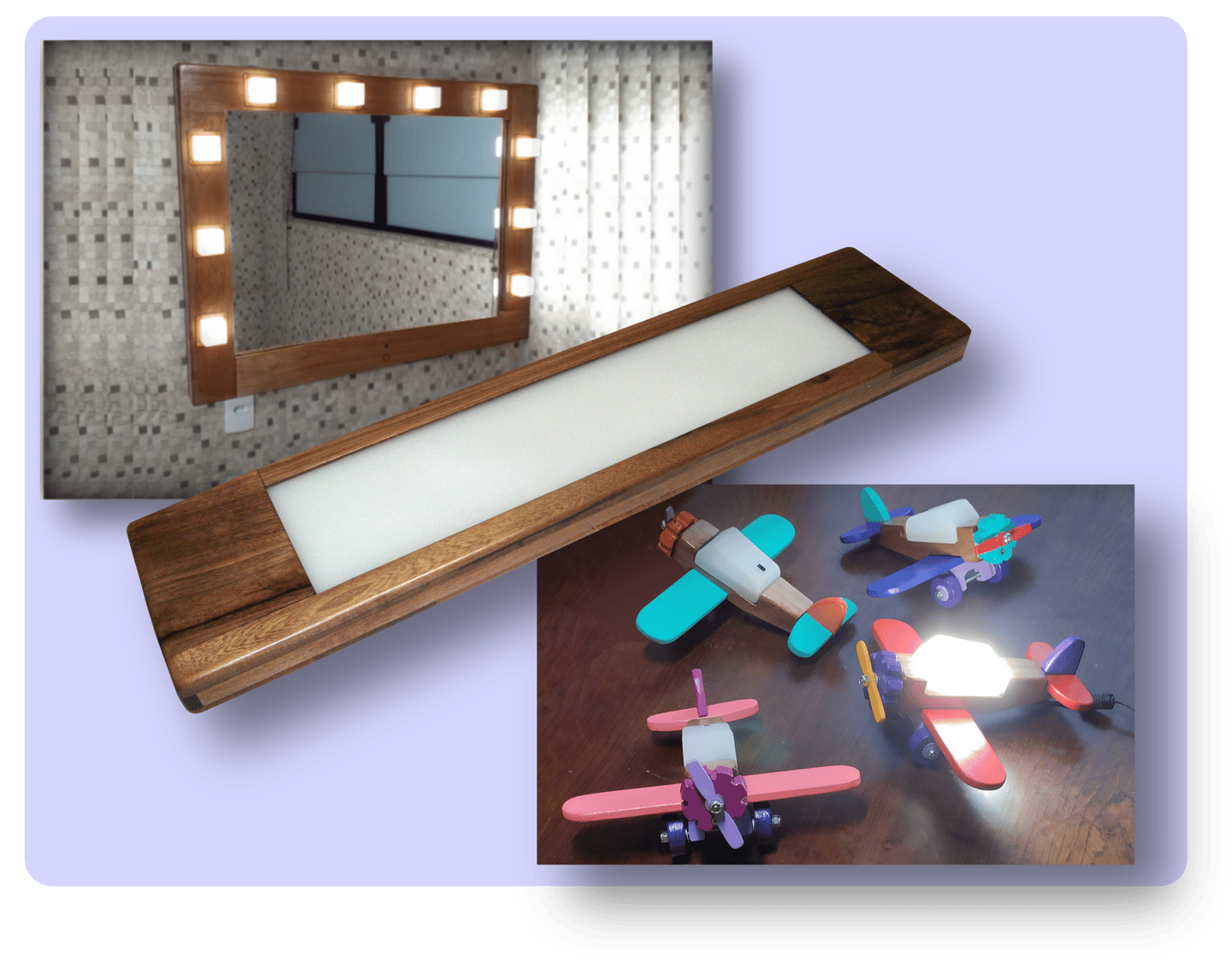

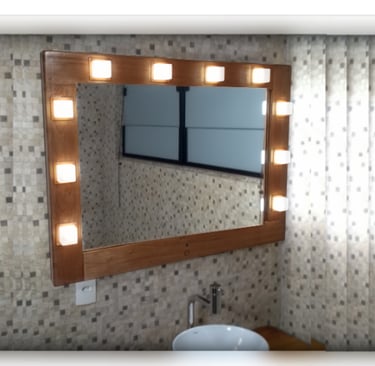

• Durante o Projeto do “Espelho tipo Camarim”, surgiu a necessidade óbvia de fornecer uma Iluminação adequada para maquiagem.

• Sabendo que as características da “Luz Natural” atendem as exigências de reproduzir a “realidade das cores”, e como os LEDs são o estado atual da técnica para iluminação, a ação necessária foi partir para a pesquisa de LEDs comerciais que pudessem atender a esta condição.

  Para isso foi necessário entender “do princípio” todas as características tanto da “Luz natural” quanto dos LEDs.

  Este estudo já estava avançado em decorrência de um outro Projeto, o das “Luminárias de sobrepor”, em andamento já a algum tempo (2012).

  Identifiquei que não existia um LED comercial que atendesse a exigência de reprodução da “Luz natural”. Daí surgiu o estudo para determinar se havia uma combinação de LEDs comerciais que pudessem atender tal exigência.

  Assim intensifiquei as pesquisas e cheguei ao resultado desejado, cuja trajetória, de estudo e resultado, será descrita neste Artigo.

  Espero que seja útil para sua necessidade.

  Boa leitura.

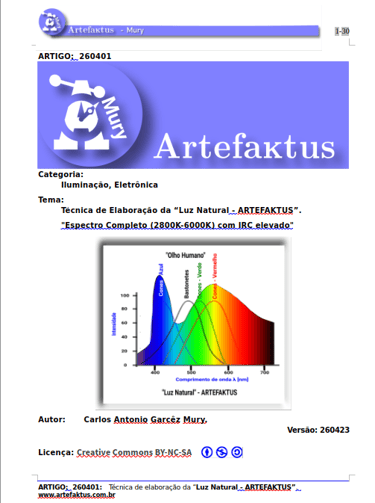

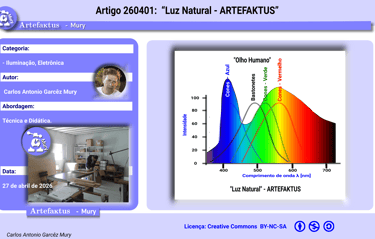

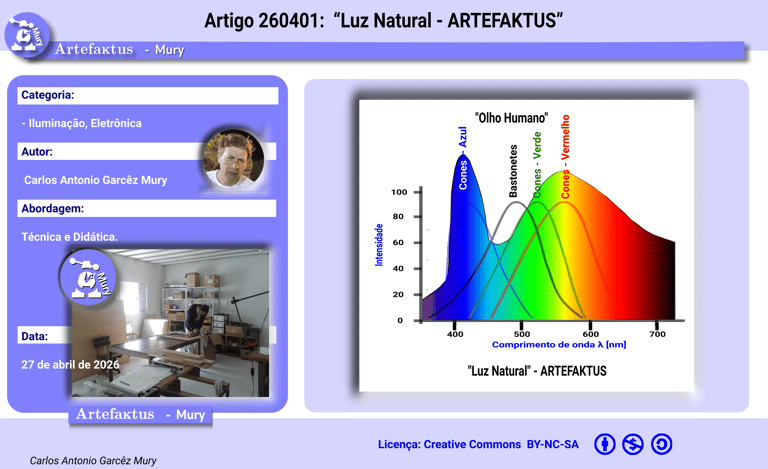

Técnica de Elaboração da “Luz Natural - ARTEFAKTUS”. "Espectro Completo (2800K-6000K) com IRC elevado"

1    Resumo

O objetivo deste Artigo é apresentar a “Técnica de reprodução da Luz Natural – ARTEFAKTUS” - Solução técnica de associação de LEDs comerciais de alta durabilidade, mas com IRC>80 e com Faixas espectrais diferentes (“Luz fria” e “luz Quente”), cujo resultado da associação produz um Espectro de luz compatível à “Luz Natural” (para o Olho humano), resultando num “Espectro completo de 2800 a 7500 [K] e com IRC>95”.

• A Descrição foi dividida em 3 Passos:

• PASSO 1: Apresenta as características da “Luz”, tais como:

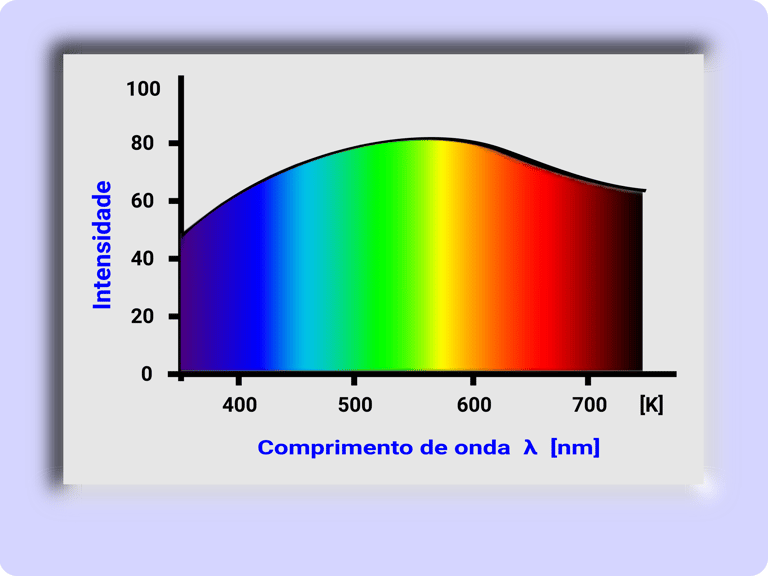

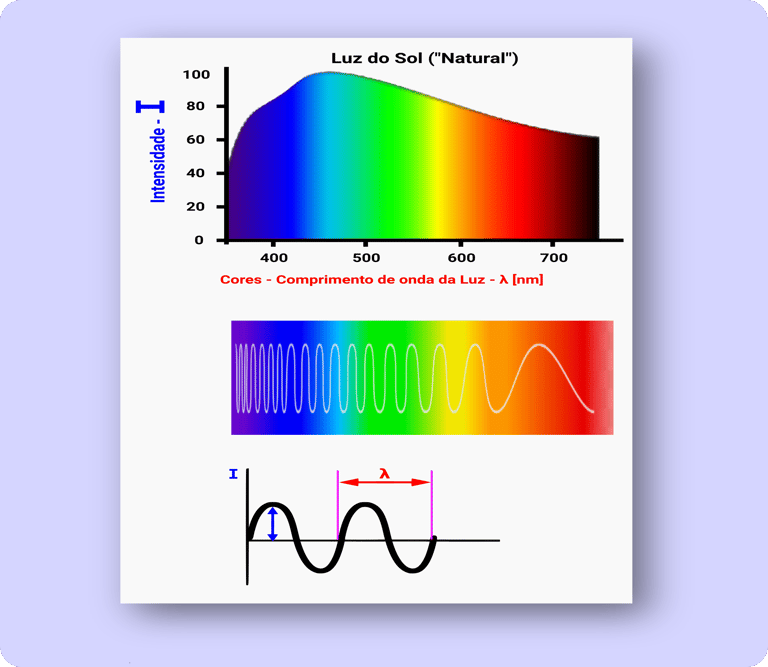

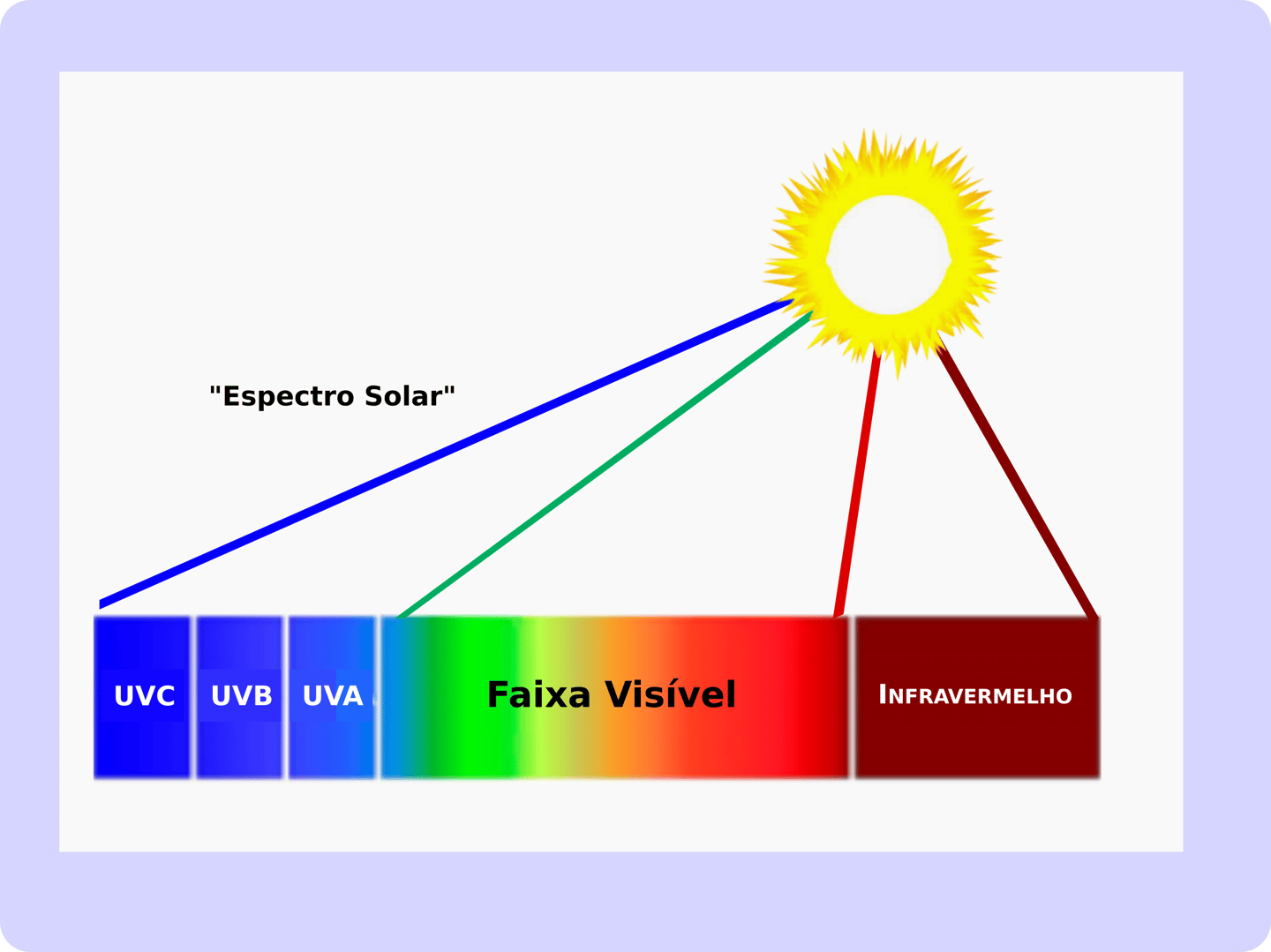

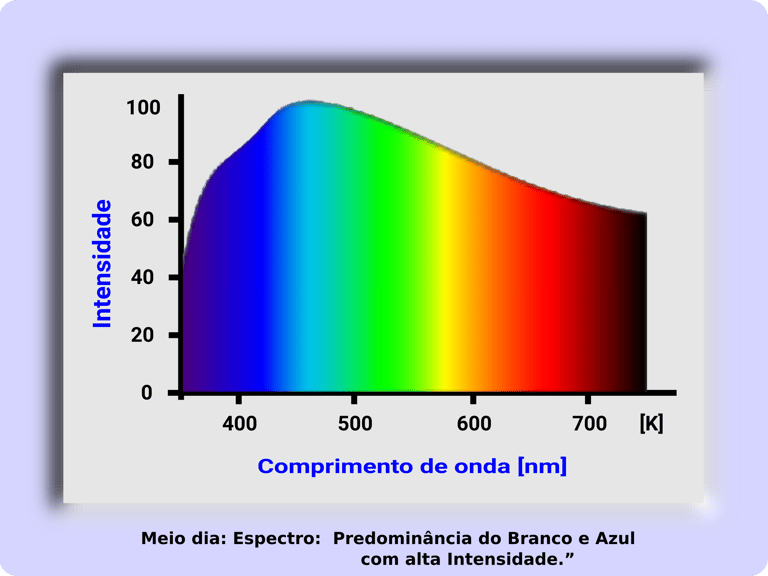

  • Espectro Solar.

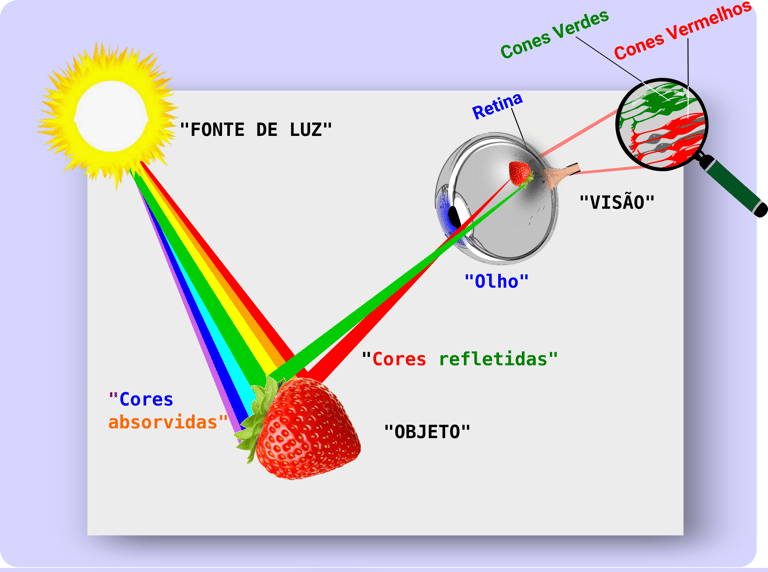

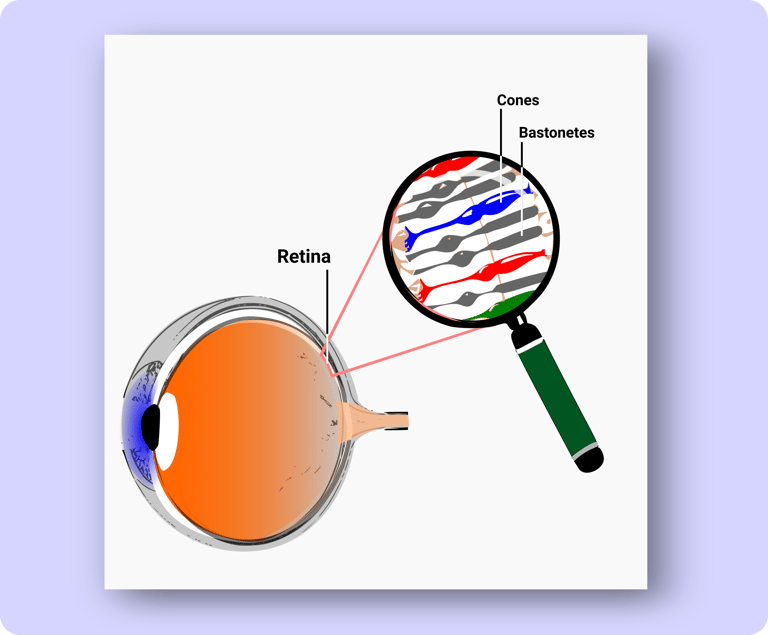

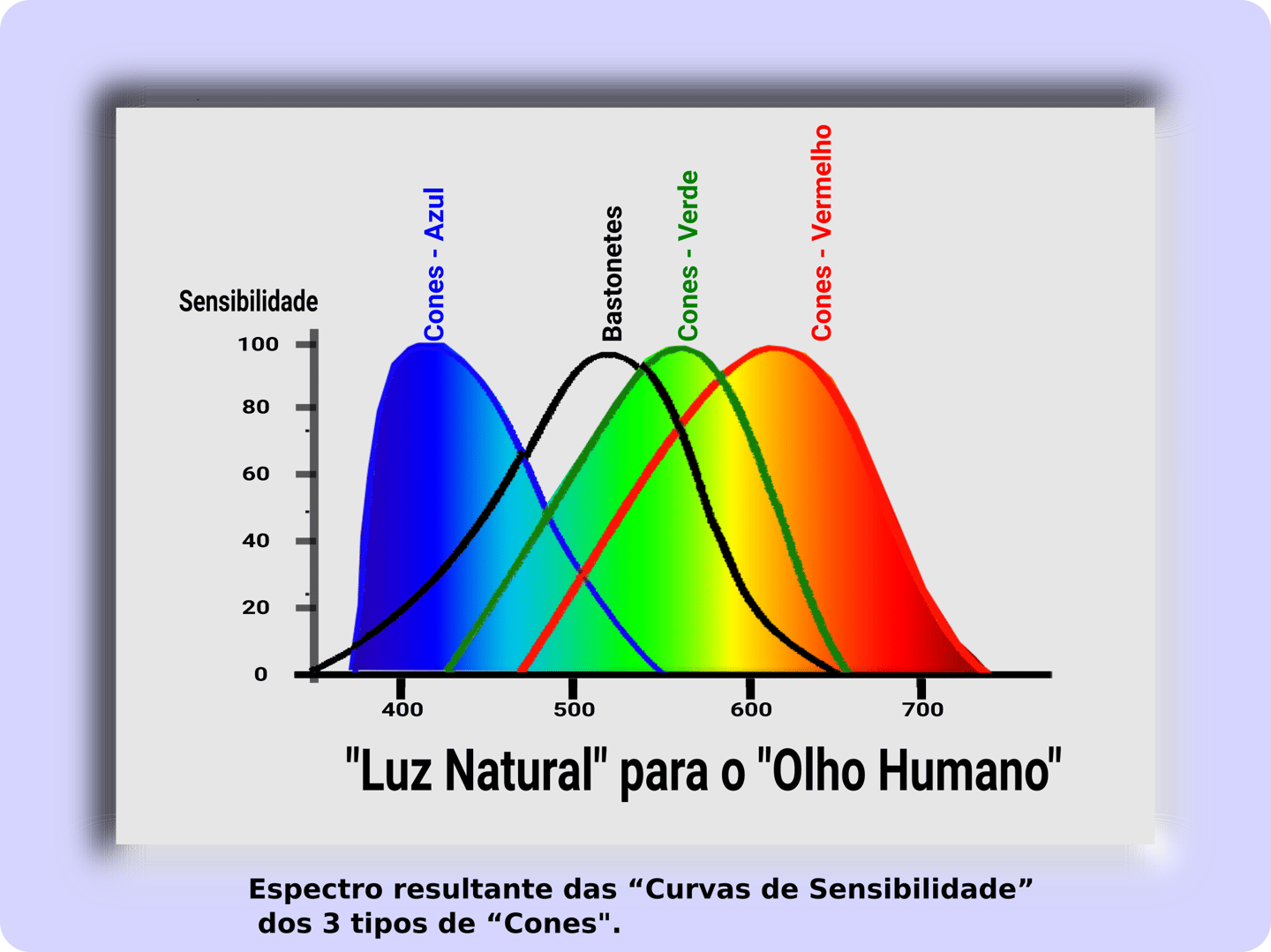

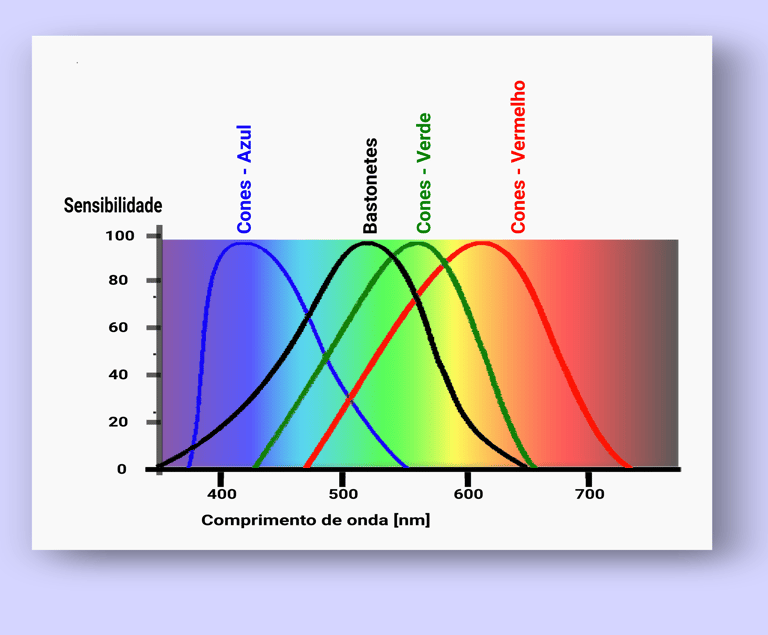

  • Curvas de sensibilidade dos Sensores fotocromáticos do Olho Humano e como a formação da ”Imagem” é dependente da “Iluminação”.

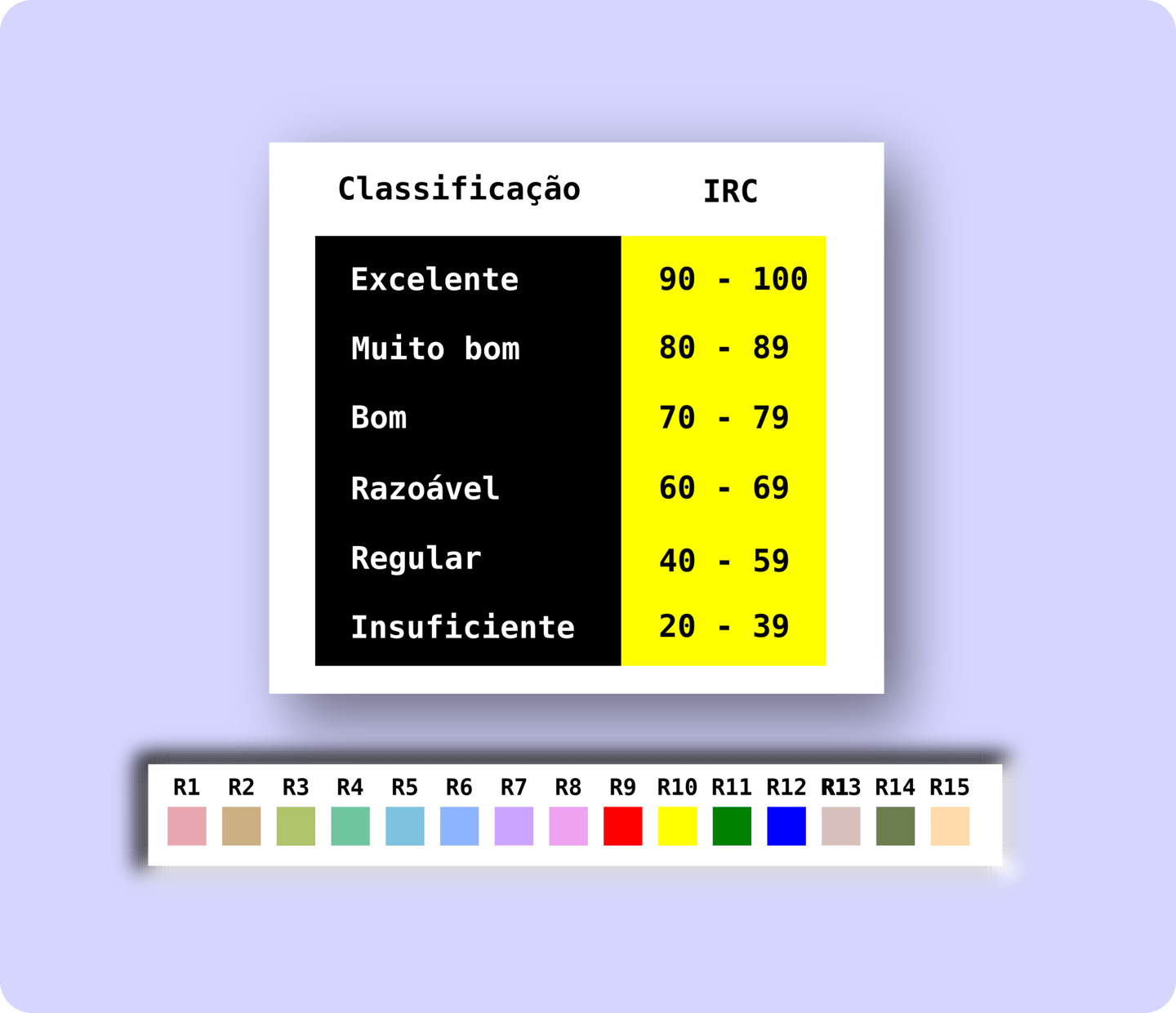

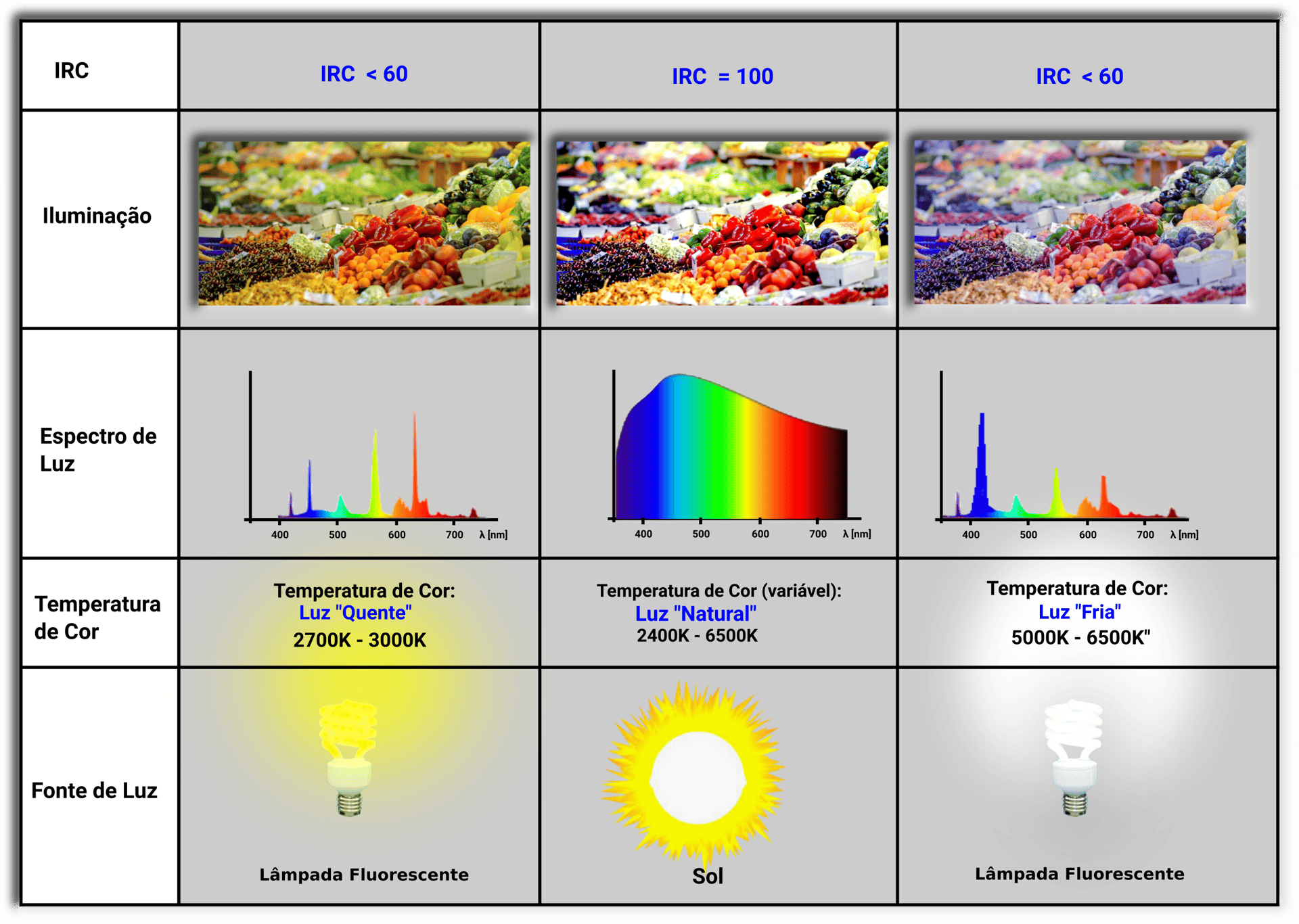

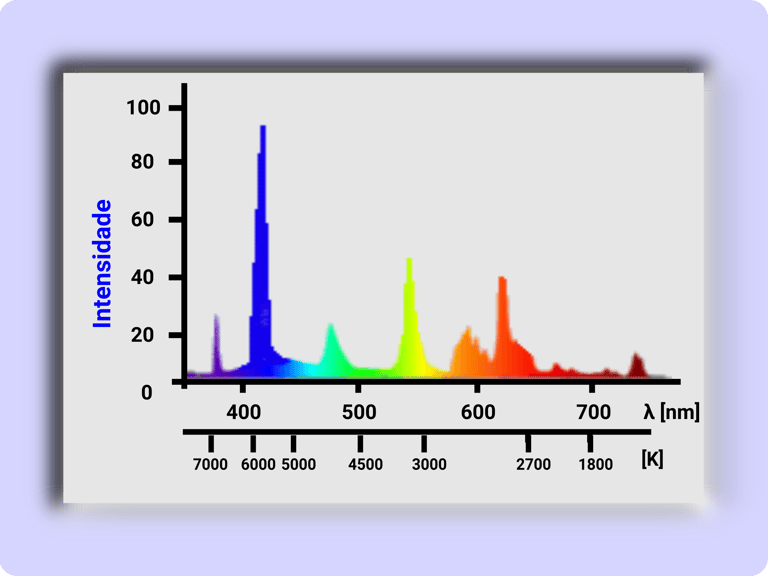

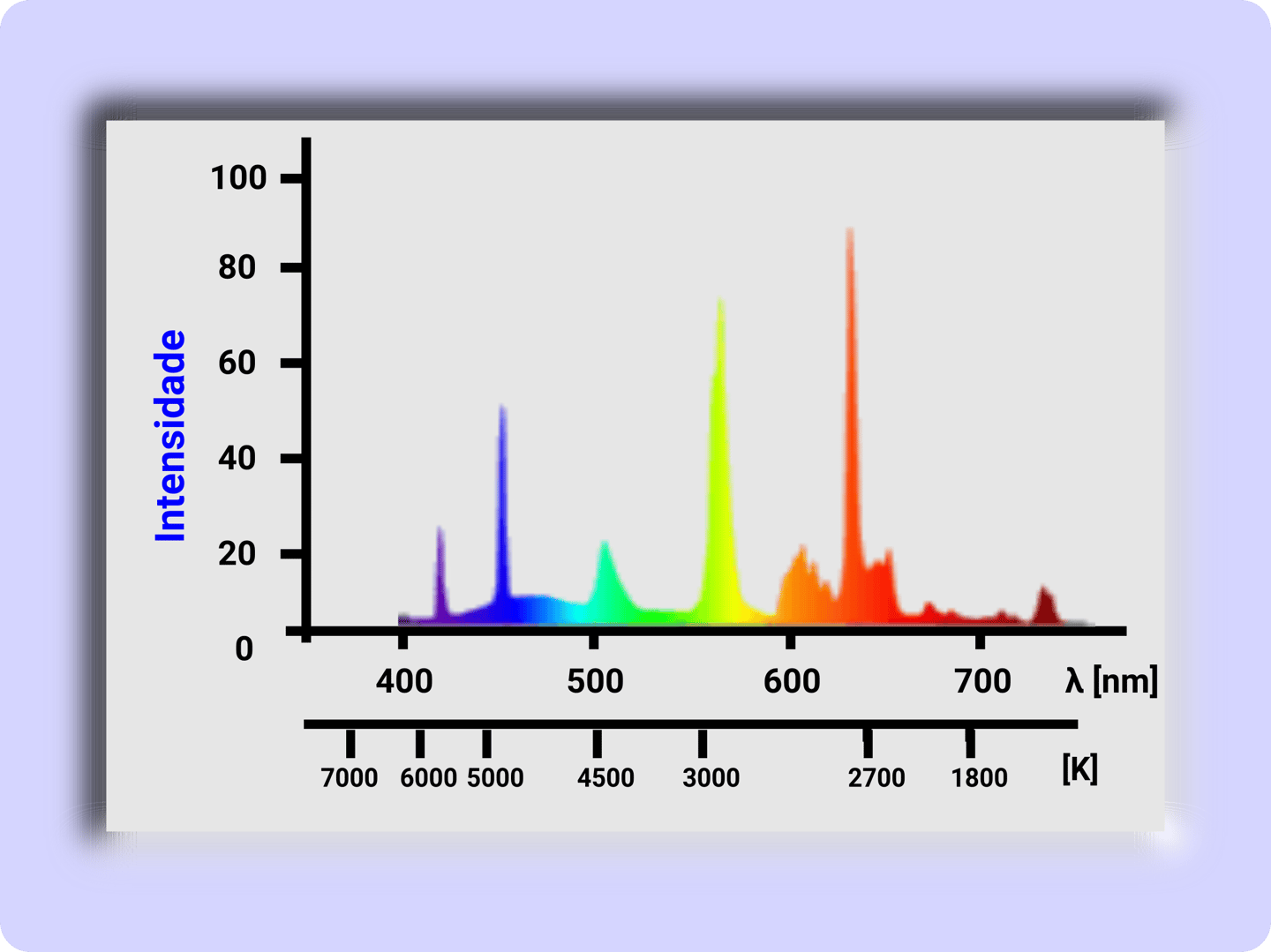

  • Índice de Reprodução de Cores - IRC.

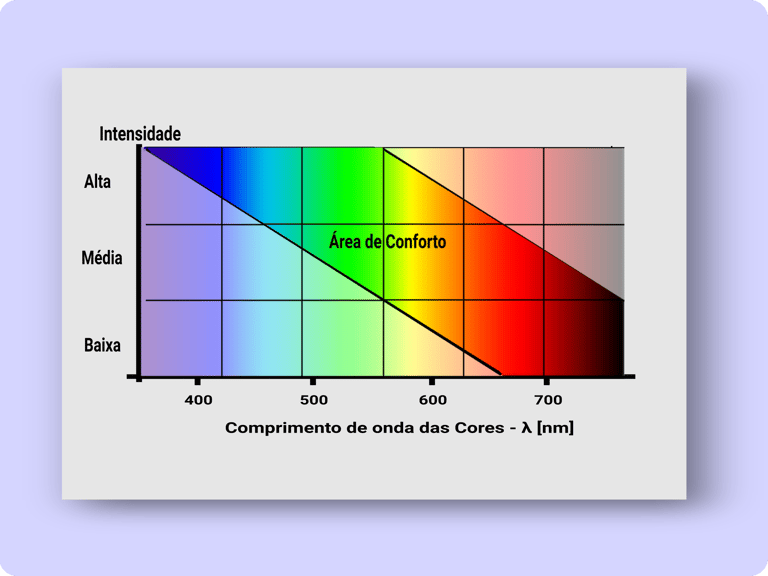

  • Conforto Visual.

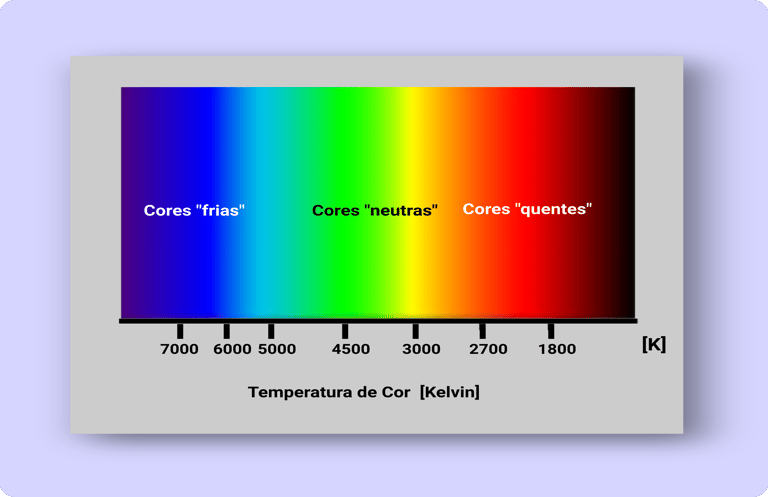

  • Temperatura de Cor.

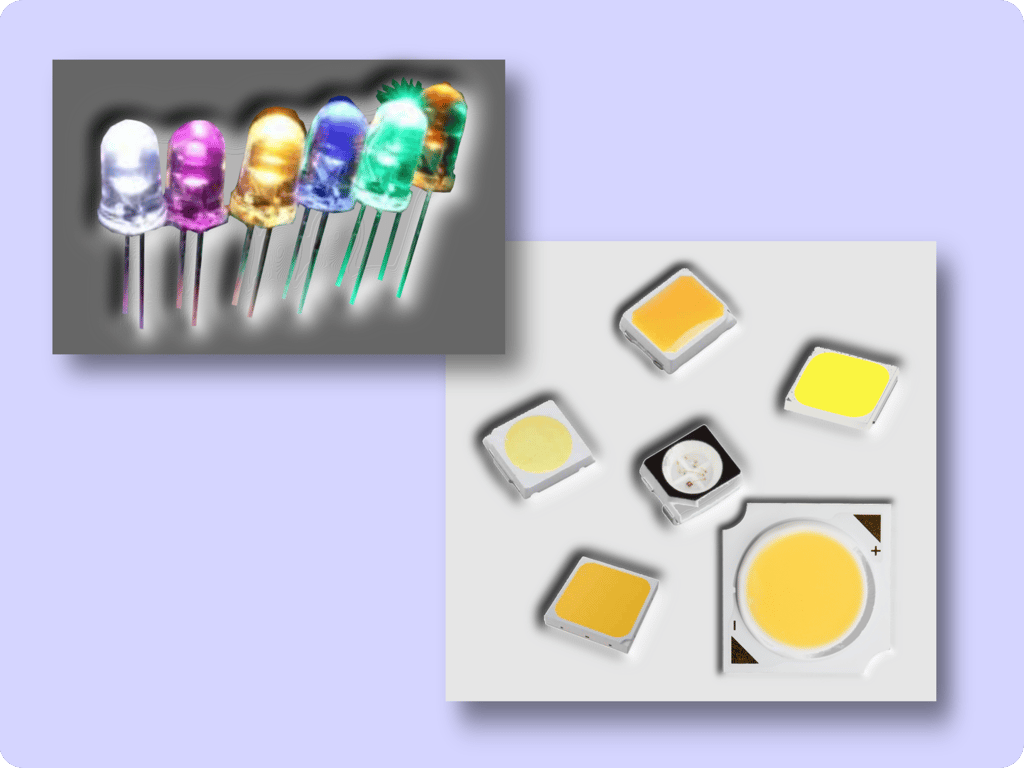

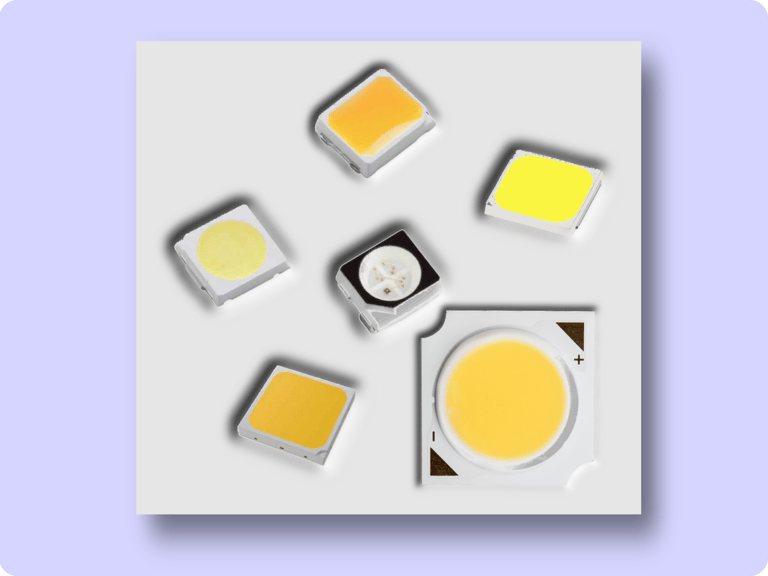

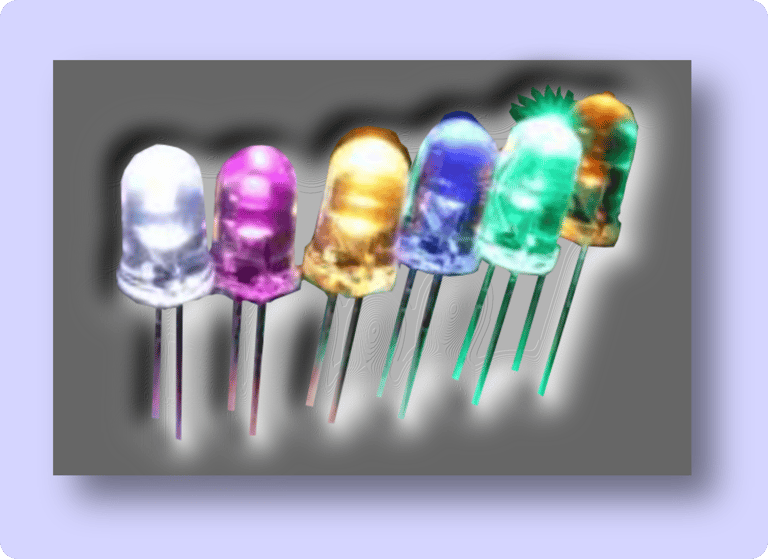

• PASSO 2: Apresenta as características dos LEDs comerciais para Iluminação.

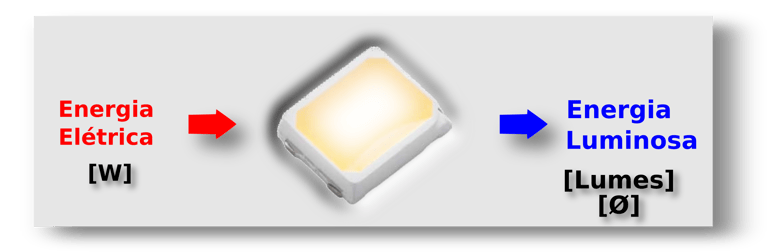

  • “Fluxo luminoso” - “Lumen” (lm).

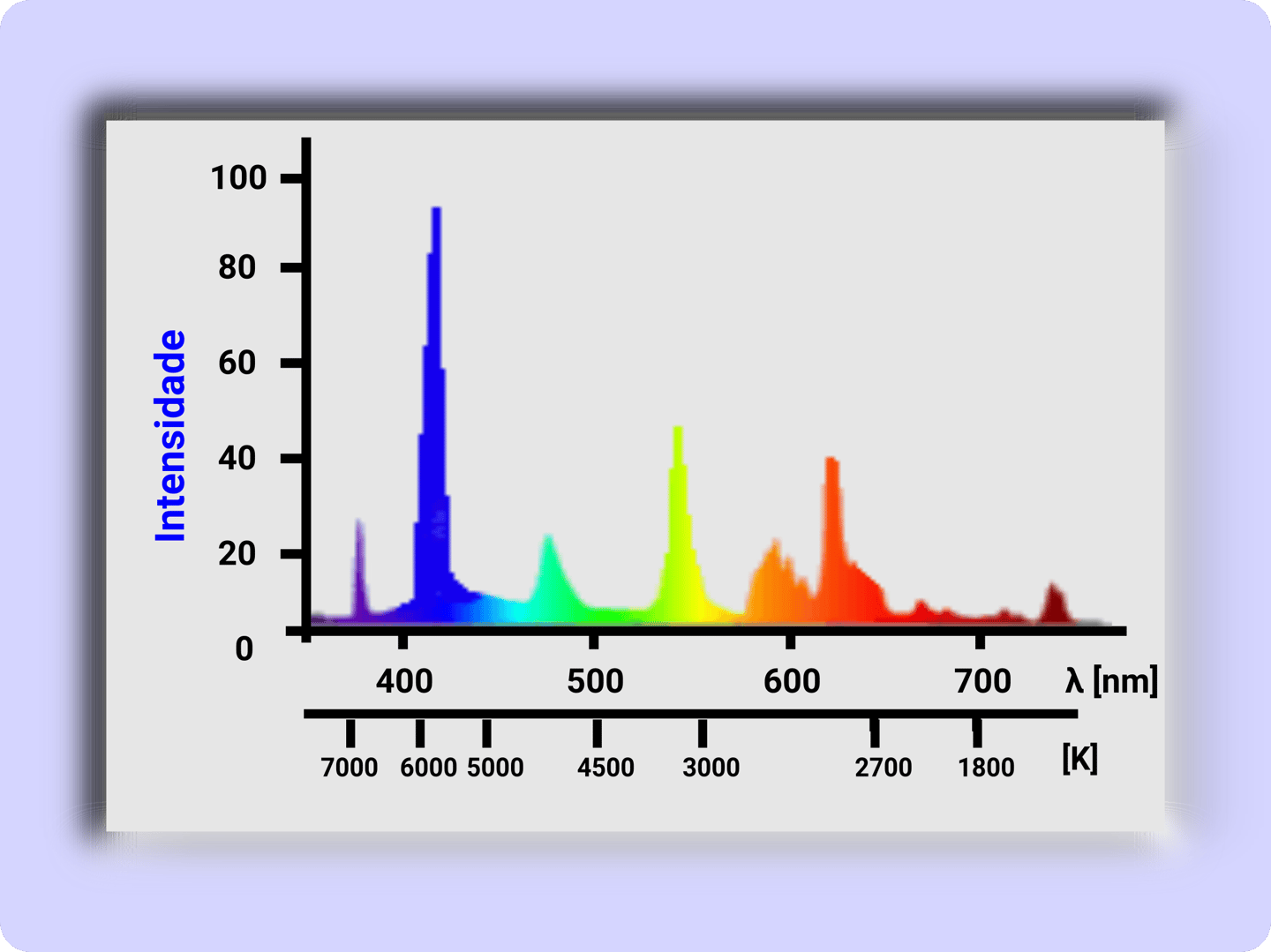

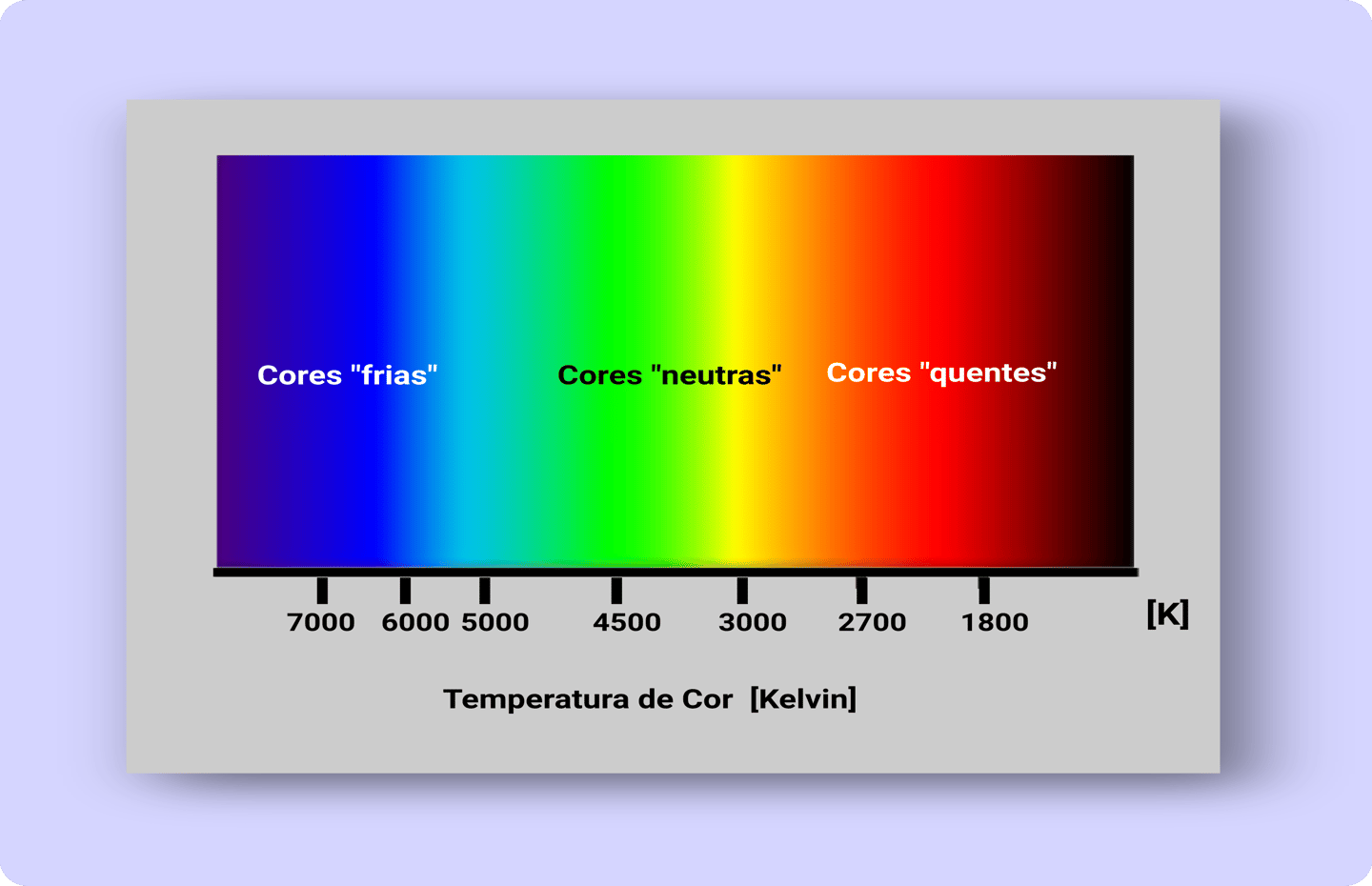

  • Faixas principais de “Temperatura de Cor”:

    • “Branco Quente”: por volta de 3000 [K].

    • “Branco Frio”: por volta de 6500 [K].

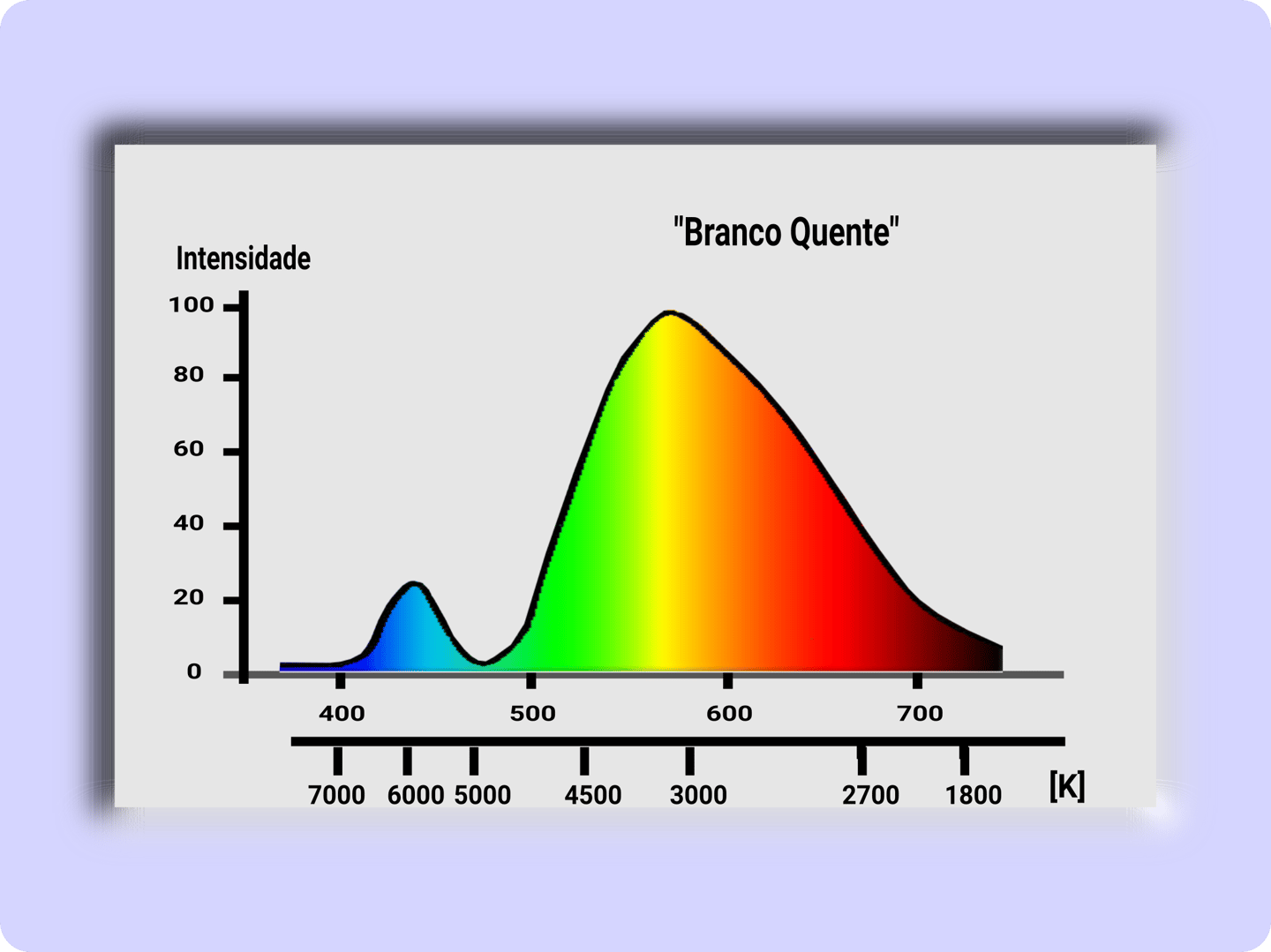

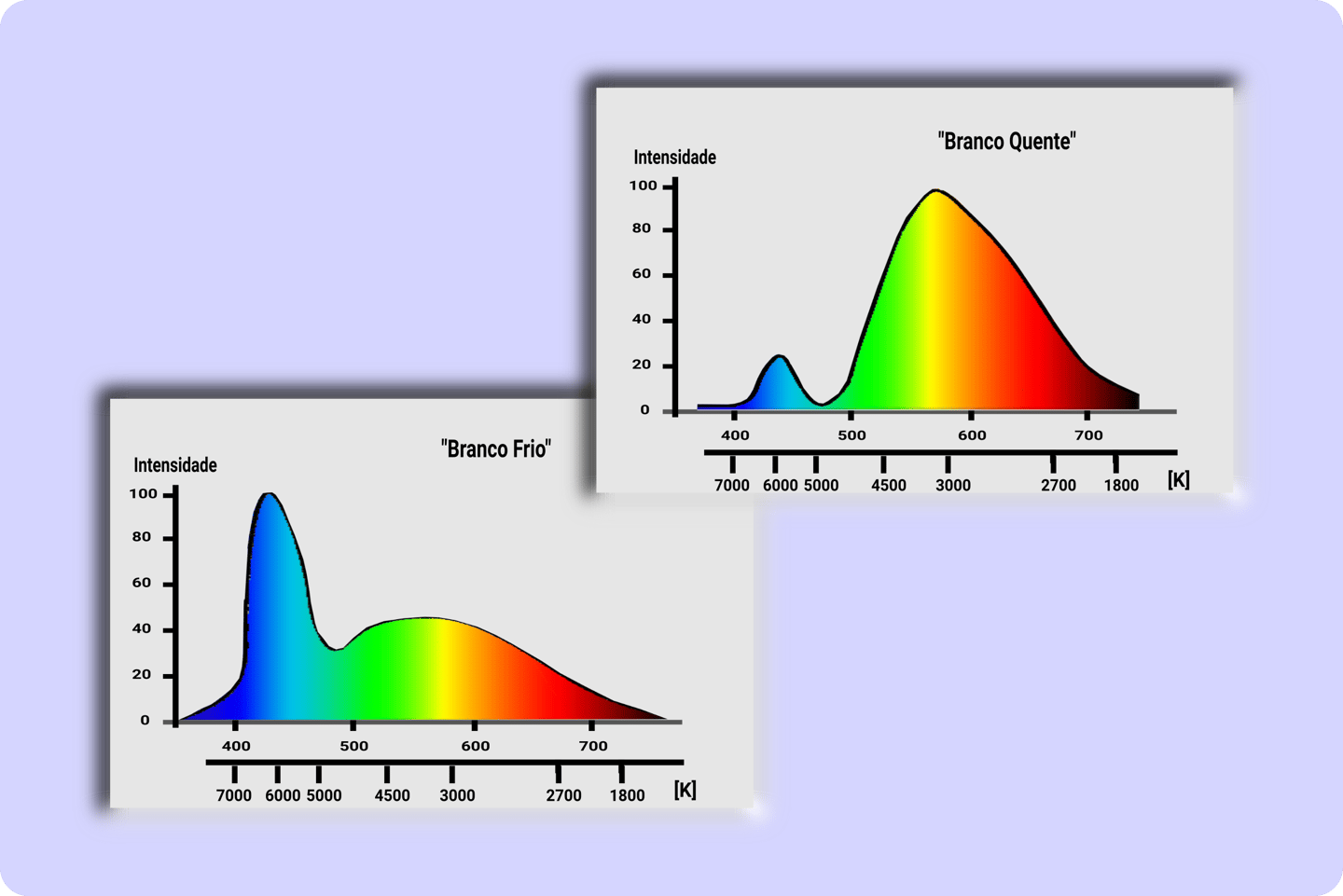

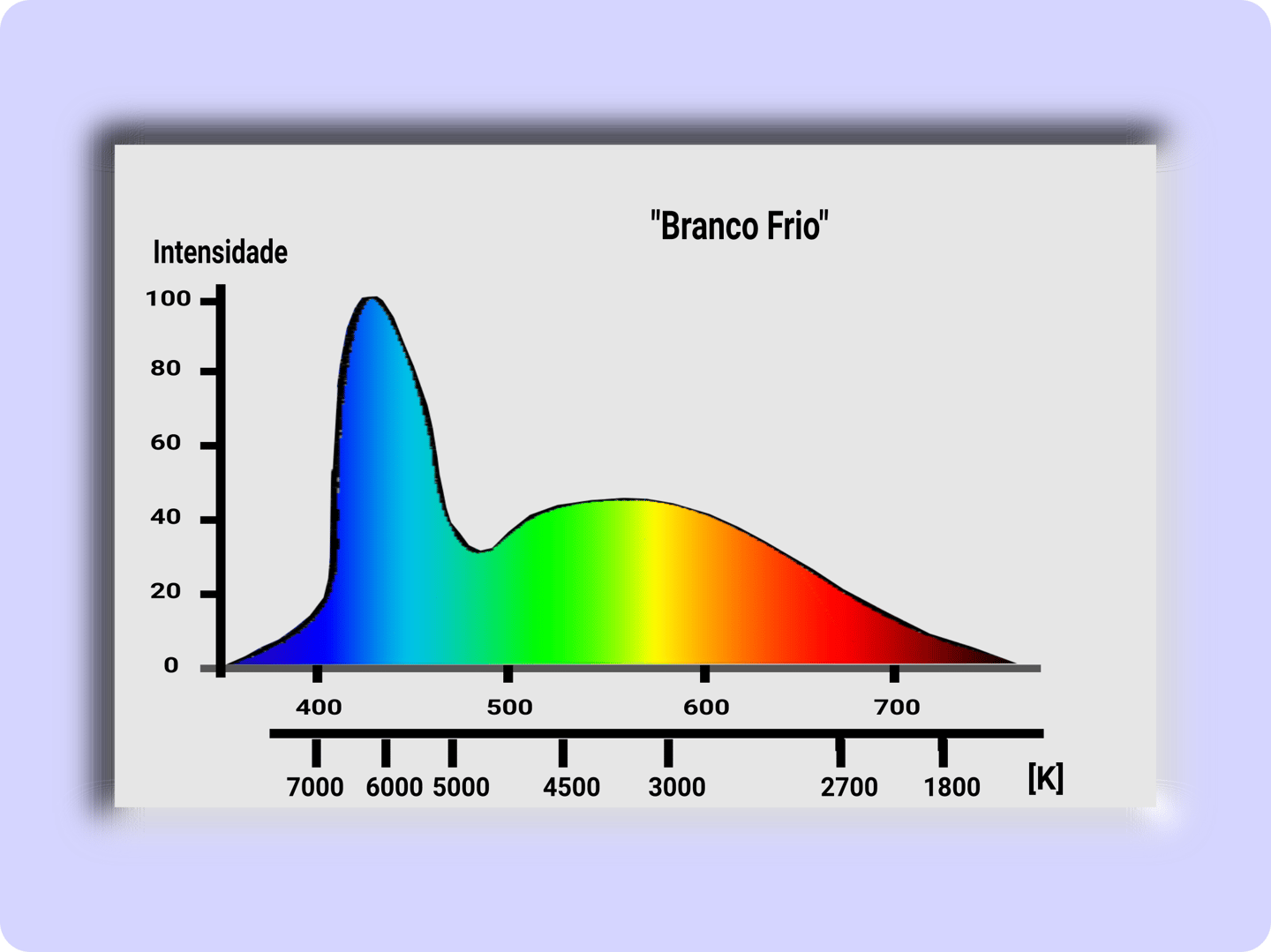

    • Espectros de Luz dos LEDs (“Branco Quente” e “Branco frio”).

  • “IRC – Índice de reprodução de cores” mais comum para LEDs de alta durabilidade = IRC>80.

• PASSO 3: Descreve o processo de Solução.

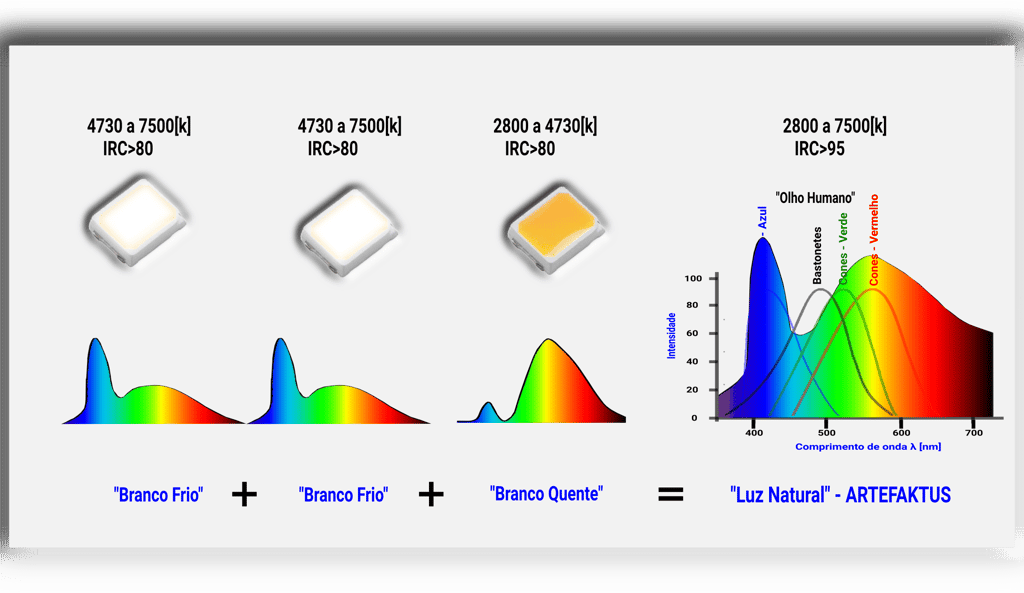

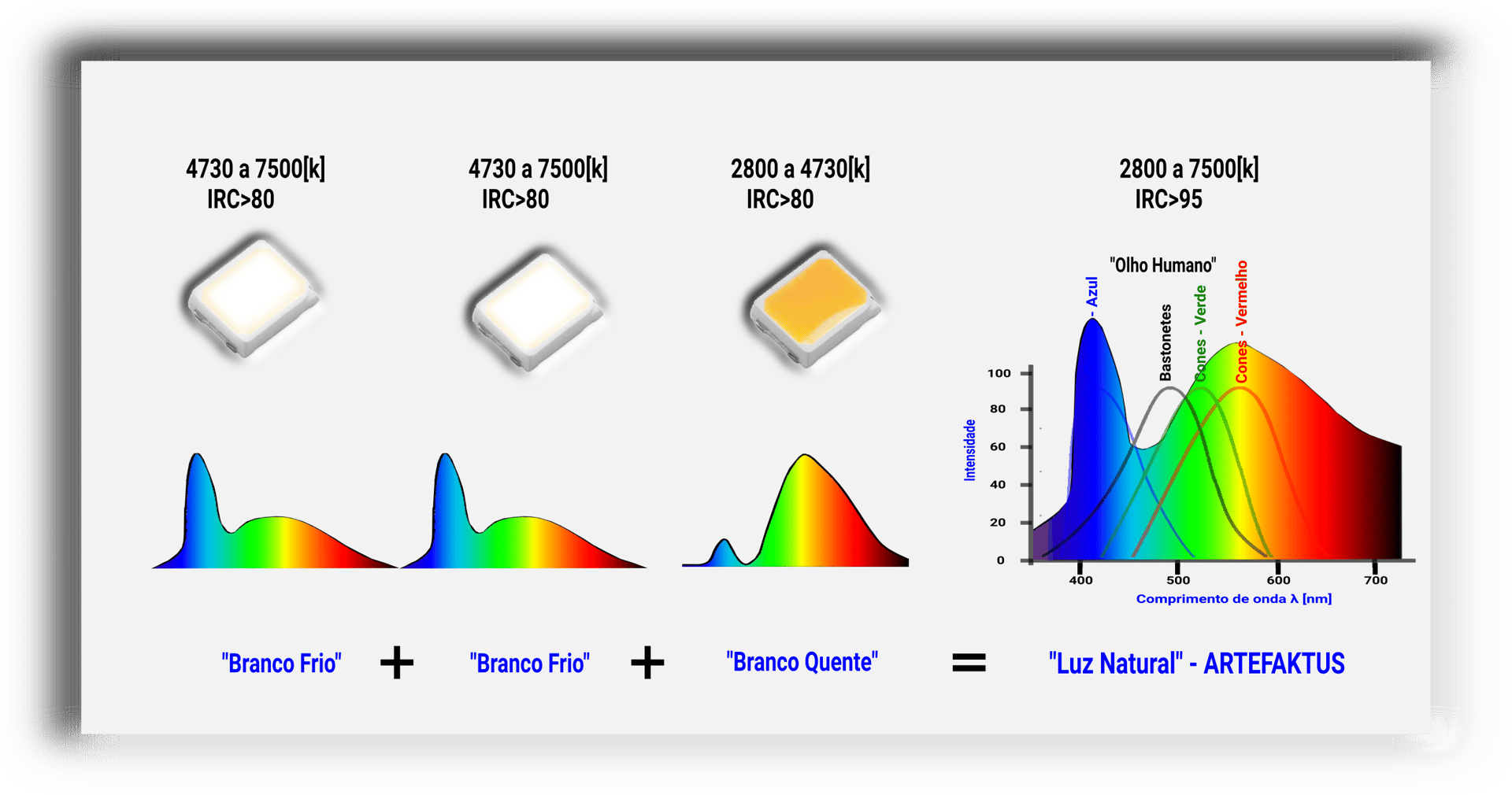

  • Após a análise dos “Espectros de Luz” emitidas pelos 2 tipos de LEDs (“Branco Quente” e “Branco Frio”).

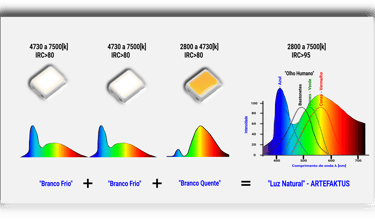

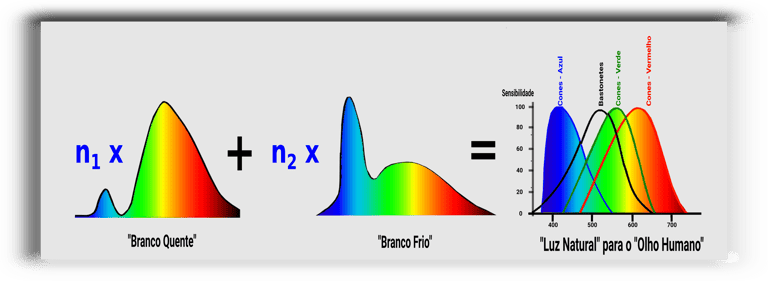

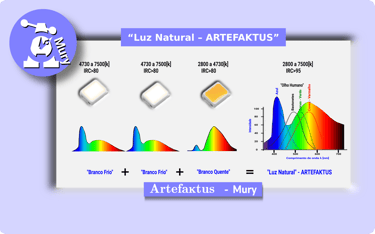

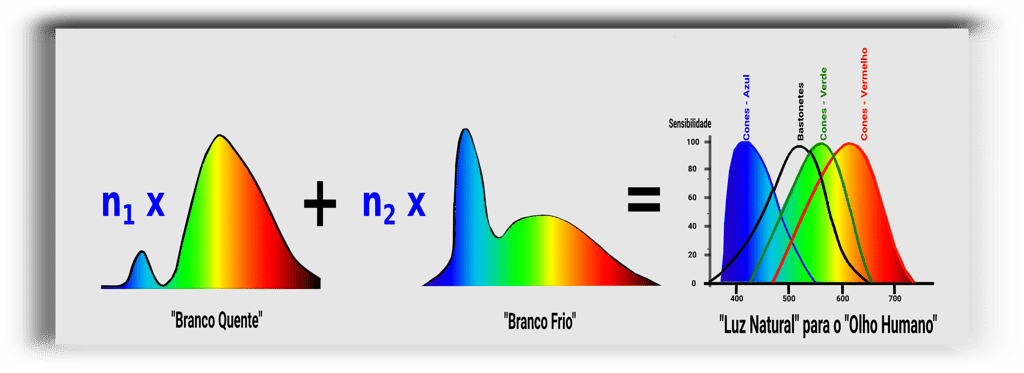

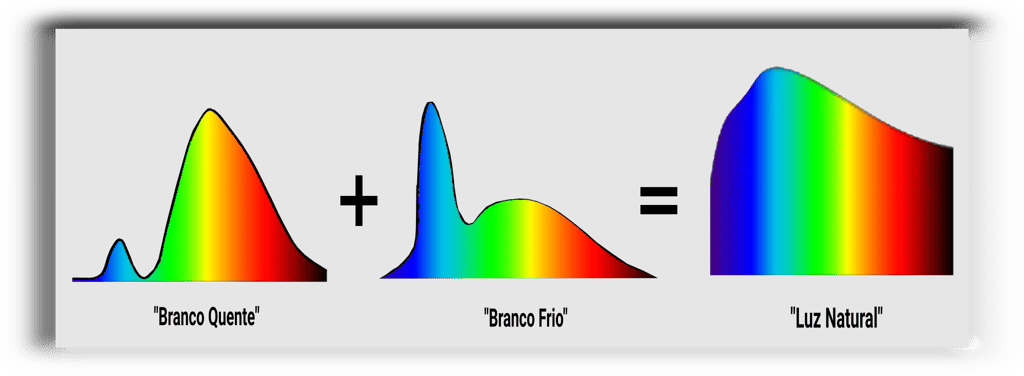

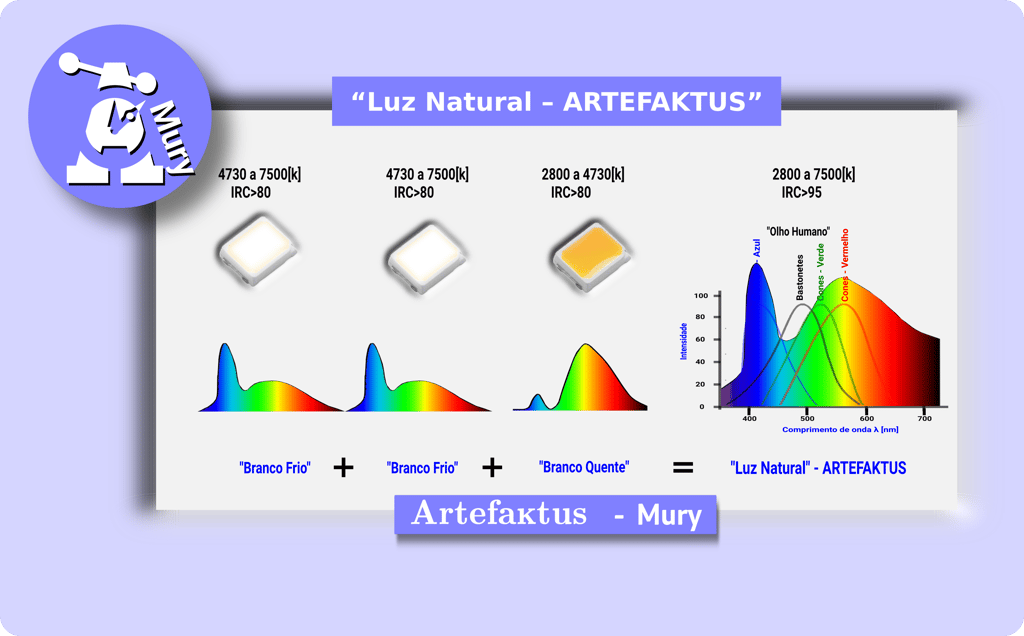

  • A conclusão foi que a associação dos 2 tipos de LEDs, na proporção de 2X1 (2 “Branco Frio” para cada “Branco Quente”), atingiu o o bjetivo esperado. A Figura 0.1 ilustra a Solução final.

1    INTRODUÇÃO

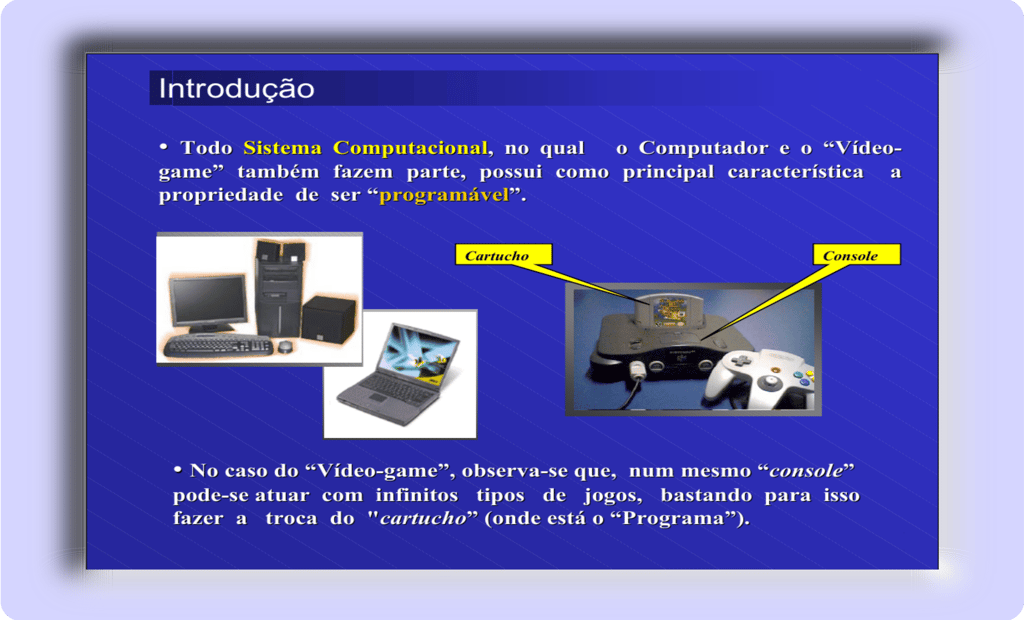

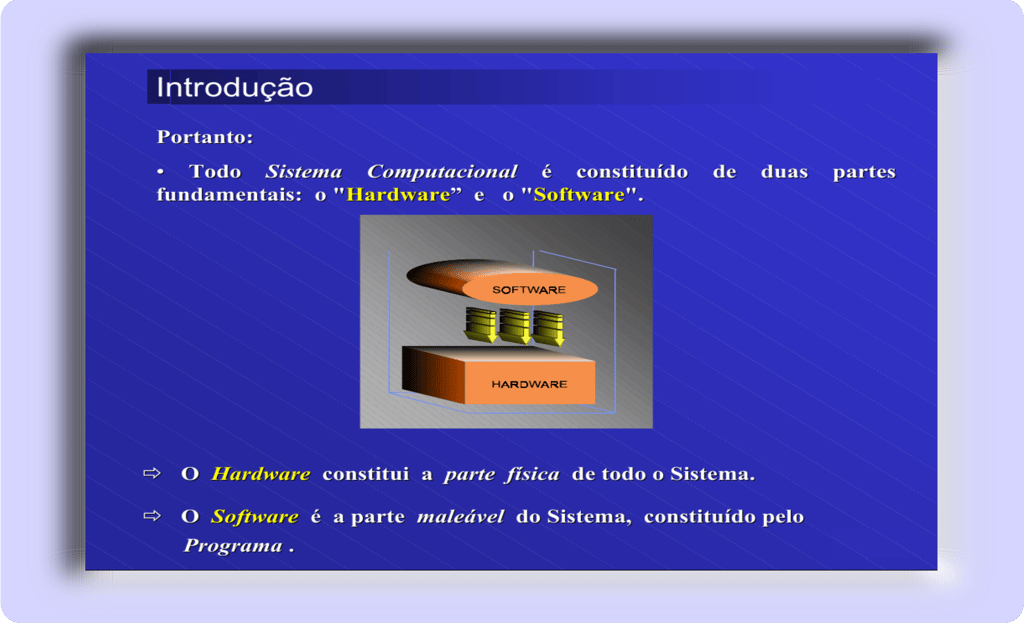

• Todo Sistema Computacional, no qual o "Computador e o “Videogame” também fazem parte, possui como principal característica a  propriedade de ser “programável ”.

• No caso do “Videogame”, observa-se que, num mesmo “Console” pode-se atuar com infinitos tipos de jogos, bastando para isso  fazer a troca do "Cartucho” (onde está o “Programa”).

• Todo "Sistema Computacional" é constituído de duas partes fundamentais: O "Hardware” e o "Software".

     • O "Hardware" constitui a parte física de todo o Sistema.

     • O "Software" é a parte maleável do Sistema, constituído pelo "Programa" .

2    HARDWARE

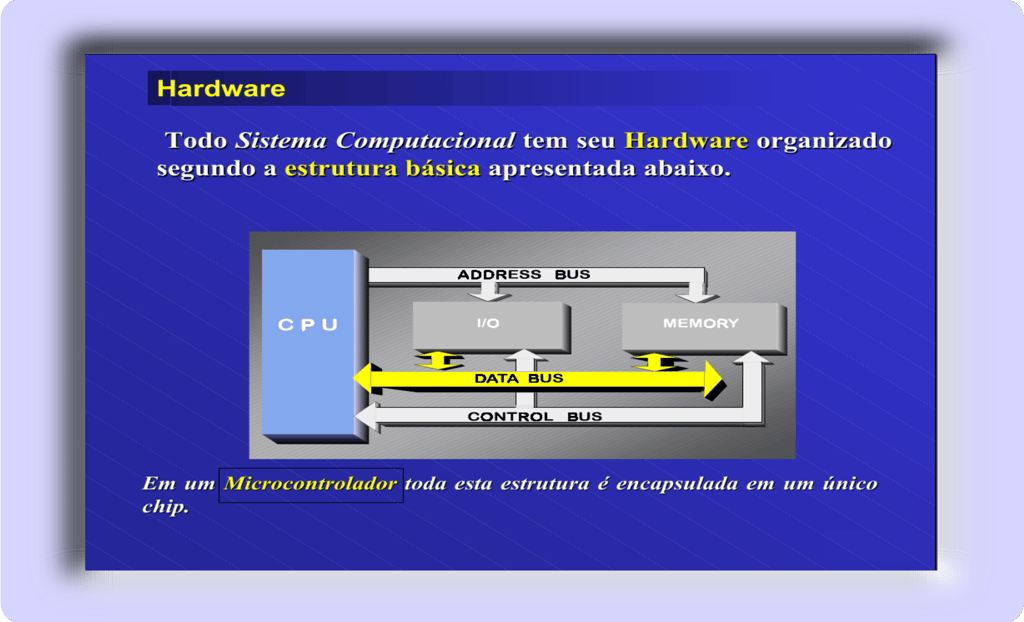

• Todo "Sistema Computacional" tem seu "Hardware" organizado segundo a estrutura básica apresentada na Figura.

• Em um "Microcontrolador" toda esta estrutura é encapsulada em um único "Chip".

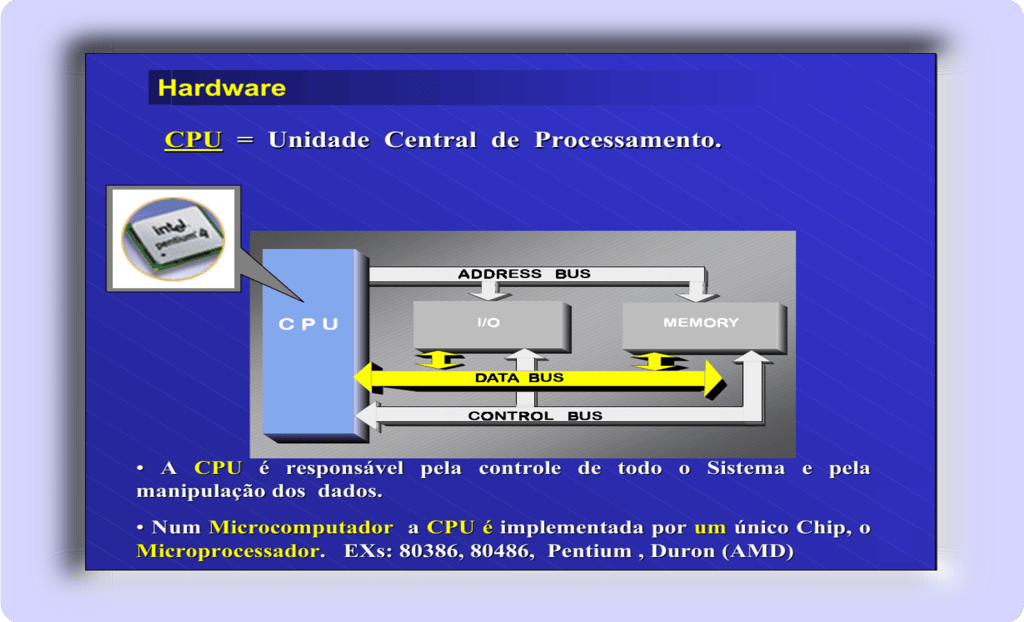

• CPU

Unidade Central de Processamento.

• A "CPU" é responsável pela Controle de todo o Sistema e pela manipulação dos dados.

• Num Microcomputador a CPU é implementada por um   único   Chip,   o   Microprocessador.

 EXs: 80386, 80486, Pentium , Duron (AMD)

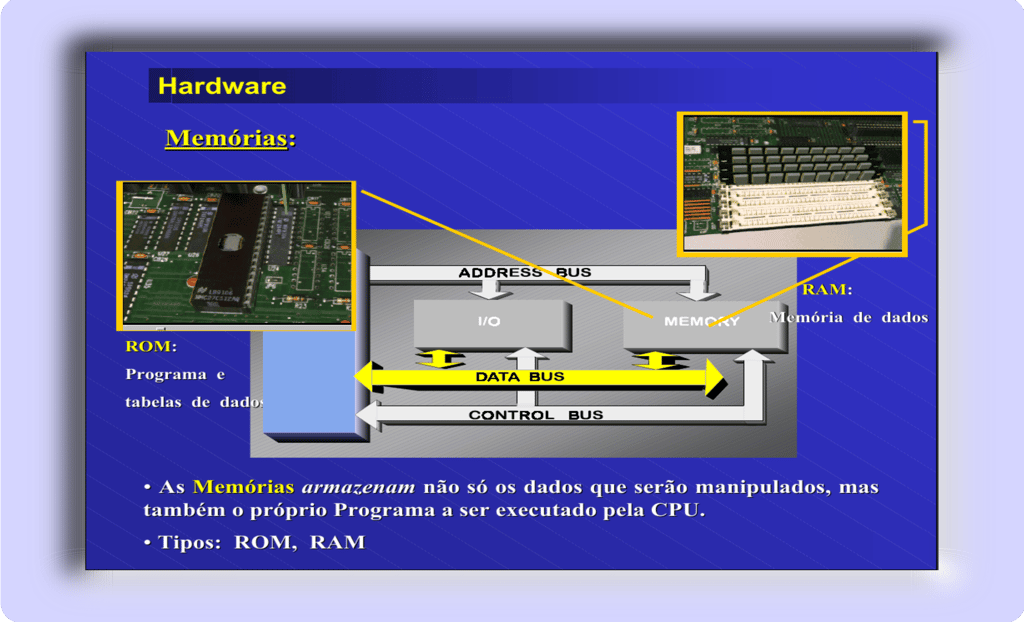

• MEMÓRIAS

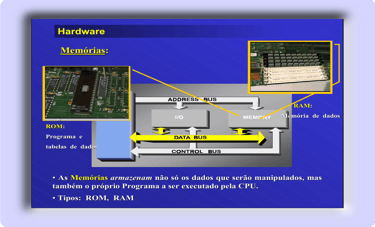

• As Memórias armazenam não só os dados que serão manipulados, mas também o próprio Programa a ser executado pela CPU.

• Tipos: ROM, RAM

           ROM: Programa e tabelas de dados fixos.

            RAM: Memória de dados

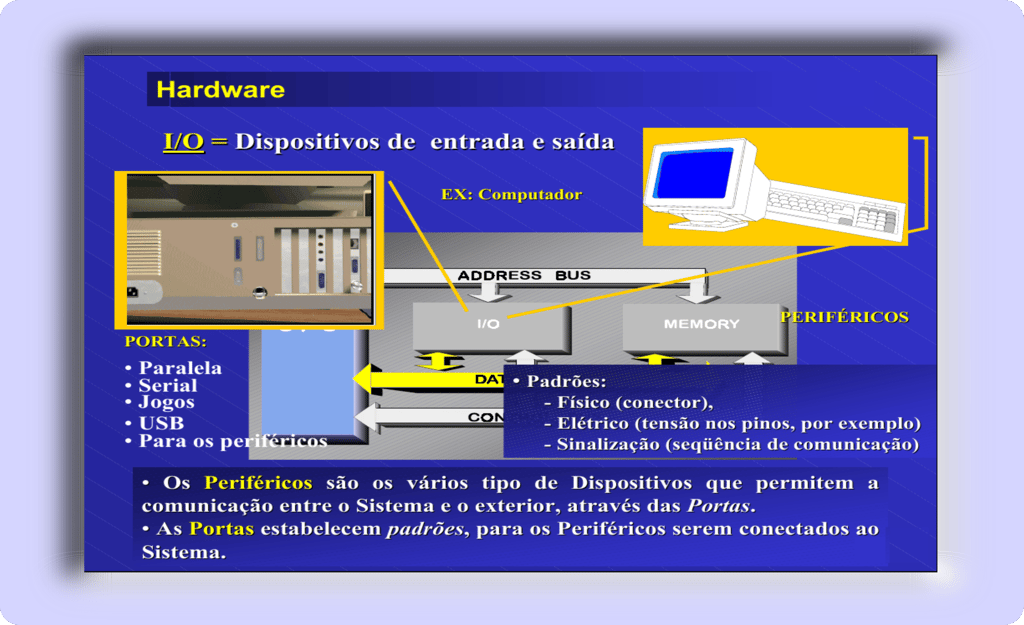

• I/O =DISPOSITIVOS DE ENTRADA E SAÍDA

• Os "Periféricos" são os vários tipo de Dispositivos que permitem a comunicação entre o Sistema e o  exterior, através das "Portas".

      Exemplos de PERIFÉRICOS:

          • Teclado, Mouse, Vídeo.

• As "Portas" estabelecem padrões, para os "Periféricos" serem conectados ao "Sistema".

       Exemplos de PORTAS:

           • USB, HDMI, Áudio e Vídeo

           • Padrões:

                 - Físico (conector)

                 - Elétrico (tensão nos pinos, por exemplo)

                 - Sinalização (seqüência de comunicação)

• BARRAMENTOS

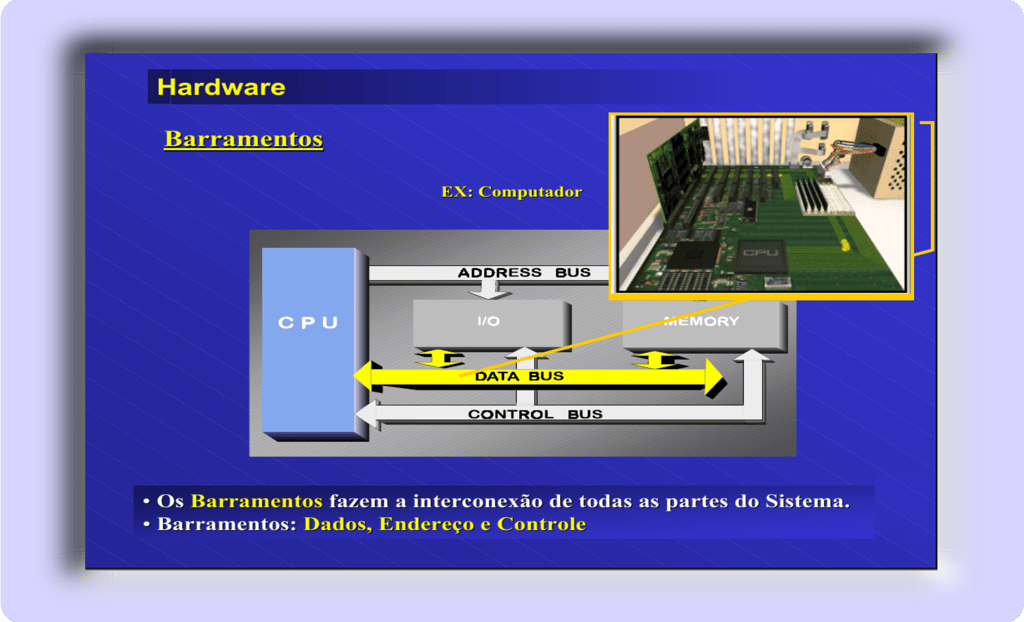

• Os "Barramentos" fazem a interconexão de todas as partes do Sistema.

• Tipos de Barramentos:

     - Dados

     - Endereço

     - Controle

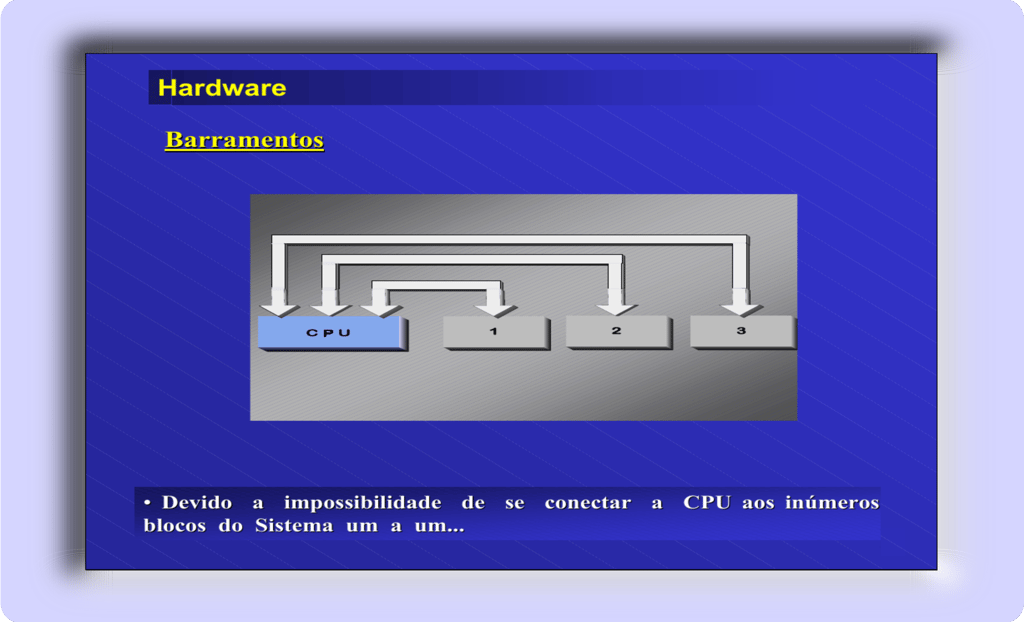

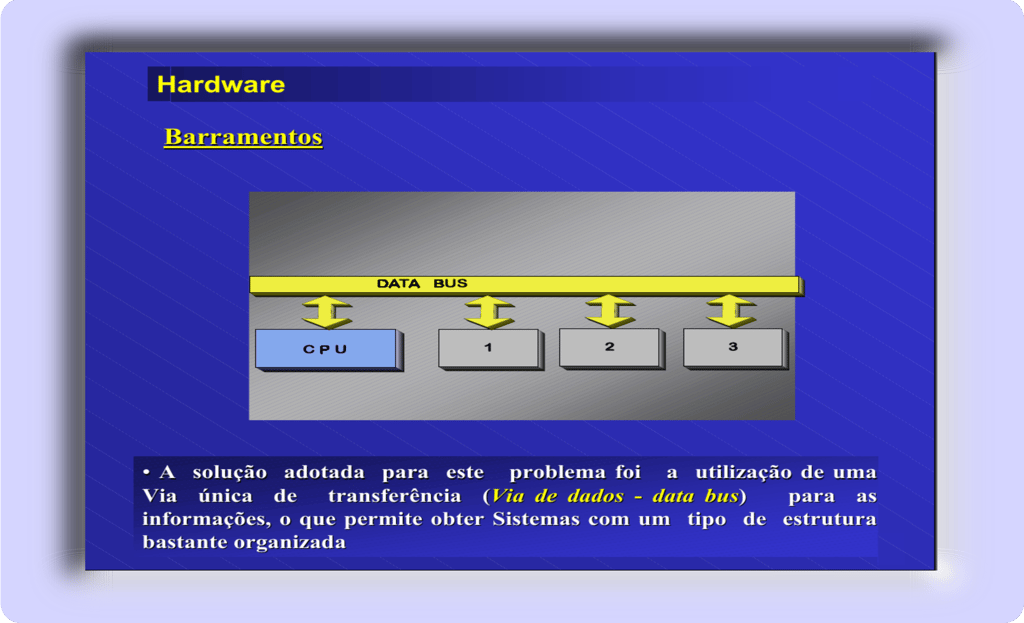

• Devido a impossibilidade de se conectar a "CPU" aos inúmeros "Blocos" do Sistema um a um...

• A solução adotada para este problema foi a utilização de uma Via única de transferência (Via de dados - data bus) para as informações, o que permite obter Sistemas com um tipo de   estrutura bastante organizada.

• A Este tipo de estrutura exigiu a utilização de mais duas “Vias”:

 - “Via de endereços”: Indica qual dispositivo será acessado.

- “Via de controle” : Determina a maneira como será feito o acesso.

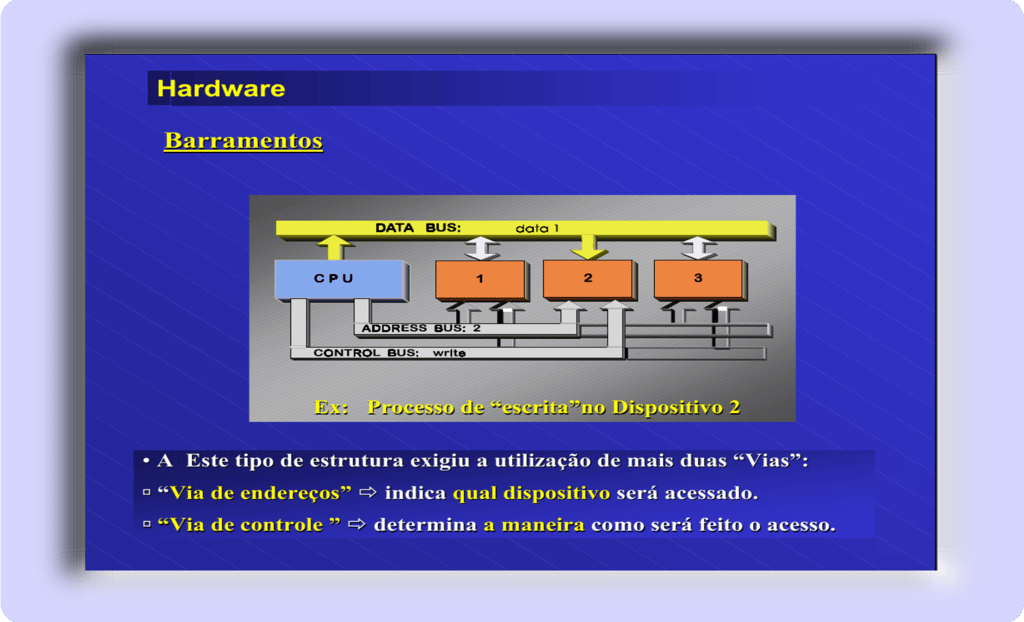

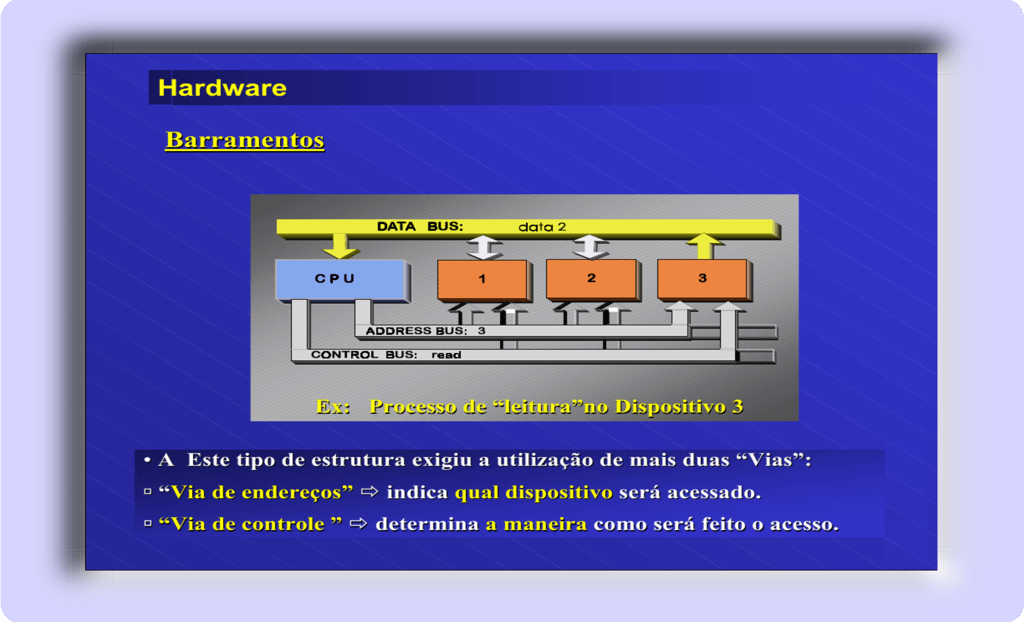

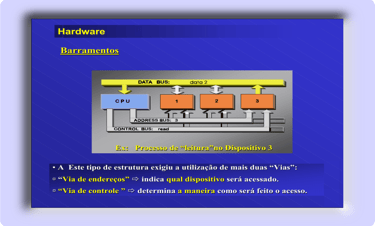

No Exemplo da Figura:

- A "CPU" habilita o "Bloco 2" para receber o"Dado 1".

Processo de "Escrita" (Write) no "Dispositivo" de "Endereço 2".

• A "CPU" habilita o "Bloco 3" para fornecer o seu Dado (data 2).

Processo de "Leitura" (Read) no "Dispositivo" de "Endereço 3".

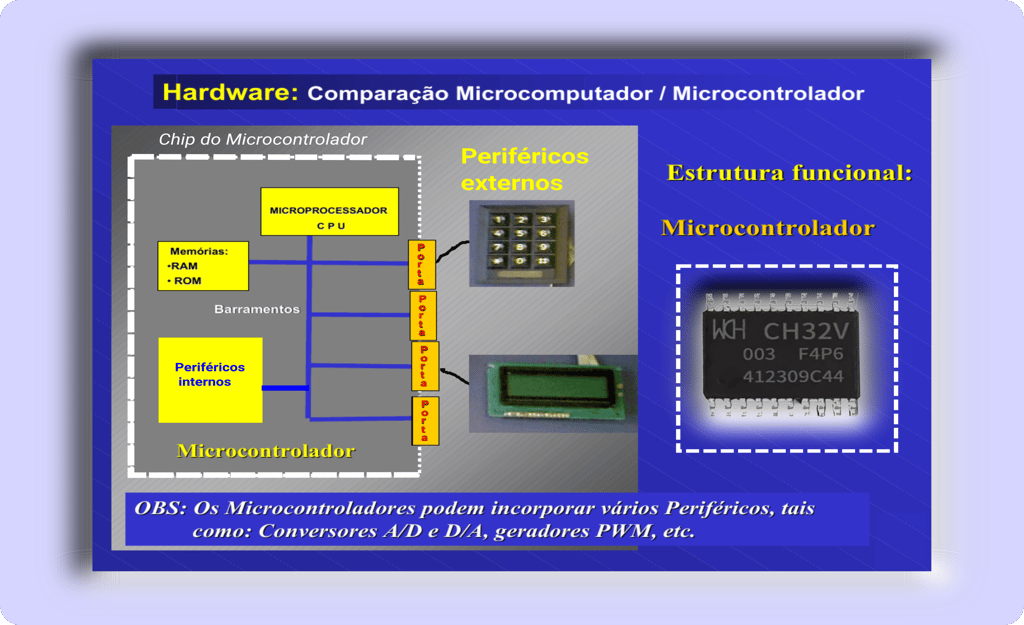

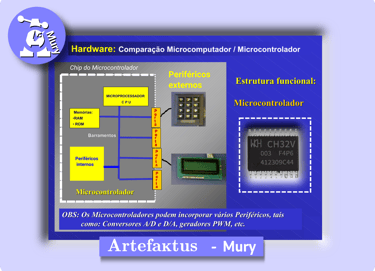

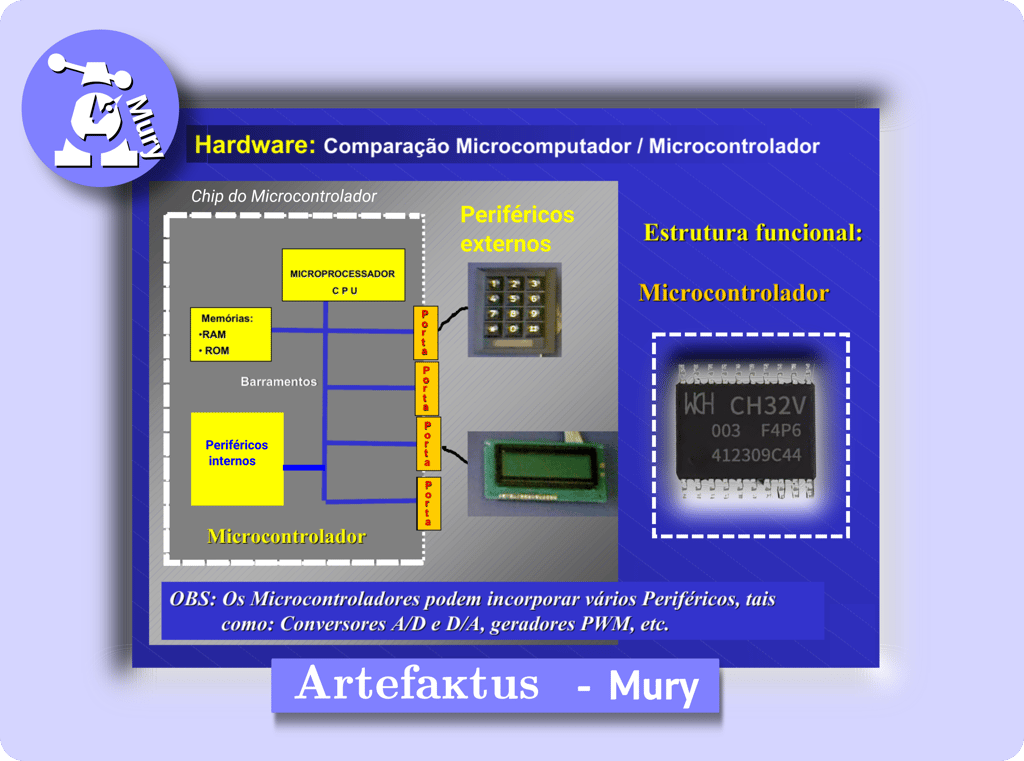

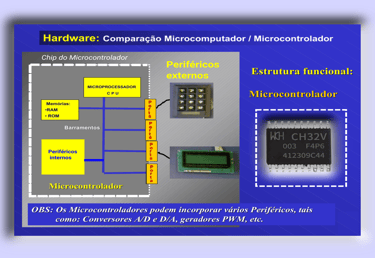

• MICROCONTROLADOR

  - Todo o Sistema é integrado em um único Chip, o "Microcontrolador".

  -Além dos Elementos básicos, como as Memórias e o "Processador" (CPU), o Microcontrolador contém também vários "Periféricos", tais como:

  - Portas Seriais de Comunicação:

  - i2C, SPI, UART, por exemplo.

  - Temporizadores (Timers).

  - Conversores A/D.

  - Geradores PWM.

  - Dentre vários outros.

  Por isso a versatilidade destes Componentes para inúmeras Aplicações.

HARDWARE

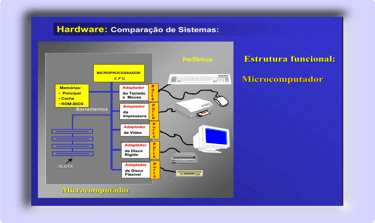

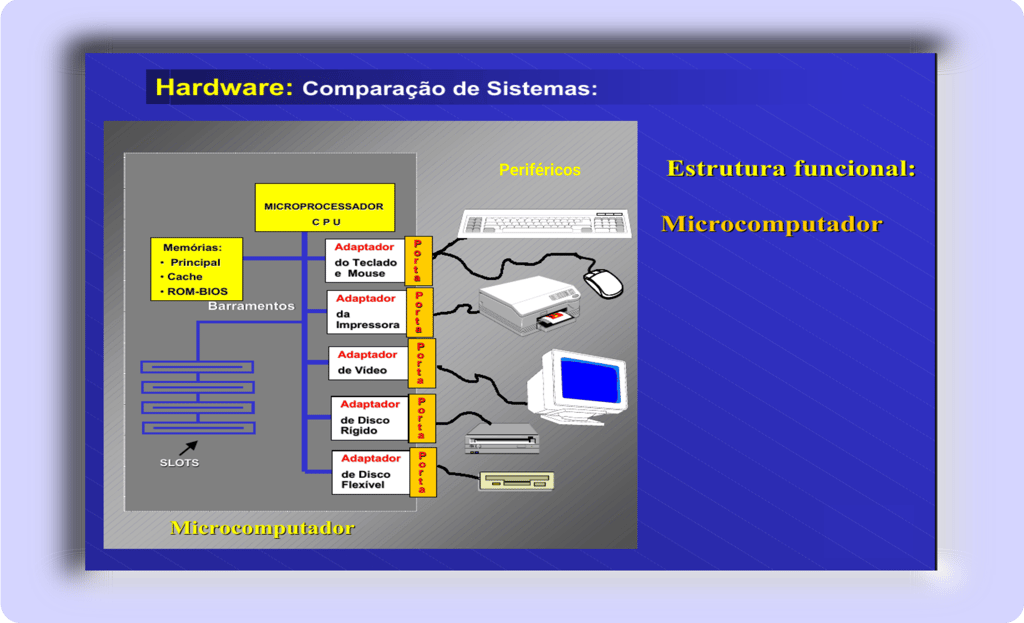

• COMPARAÇÃO ENTRE SISTEMAS:

MICROCOMPUTADOR

- A "Placa Mãe" contém todos os elementos, onde a "CPU" é um "Chip", o "Microprocessador".

- Os "Periféricos" são conectados à "Placa Mãe", através de suas "Portas".

- Os "Slots" permitem a conexão de novos "Adaptadores + Portas" para conexão de novos   "Periféricos".

• COMPUTADOR:

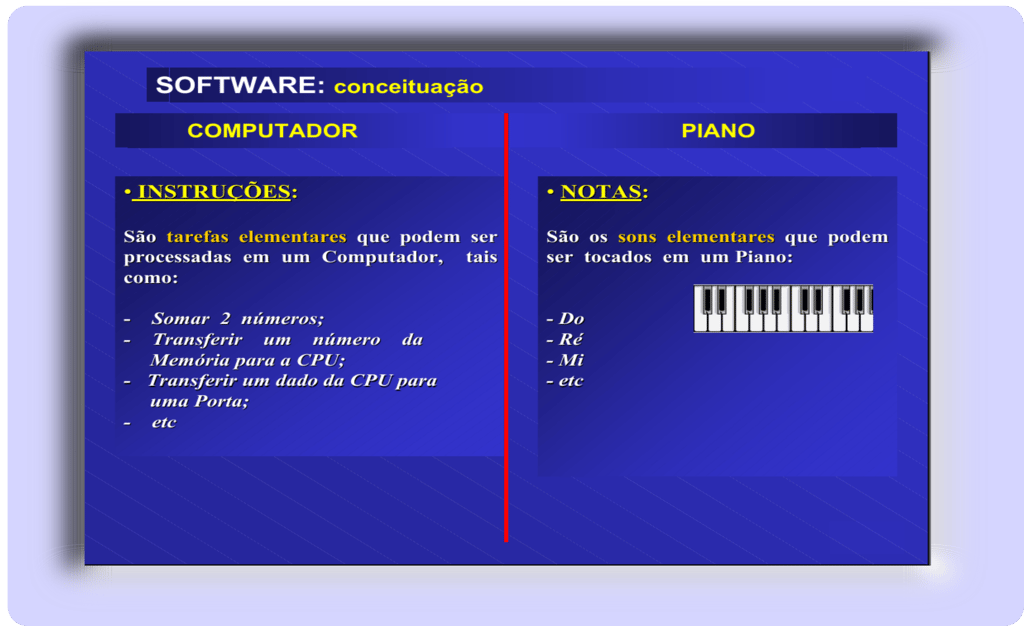

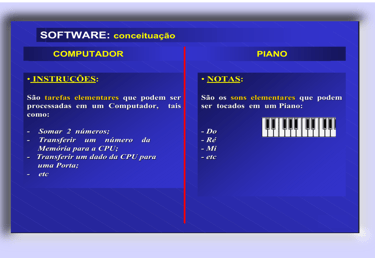

  • INSTRUÇÕES:

  São tarefas elementares que podem ser processadas em um Computador, tais como:

  - Somar 2 números;

  - Transferir um número da Memória para a CPU;

  - Transferir um dado da CPU para uma Porta;

  - etc.

  • PIANO :

     • NOTAS:

  São os sons elementares que podem ser tocados em um Piano:

  - Do

  - Ré

  - Mi

  - etc.

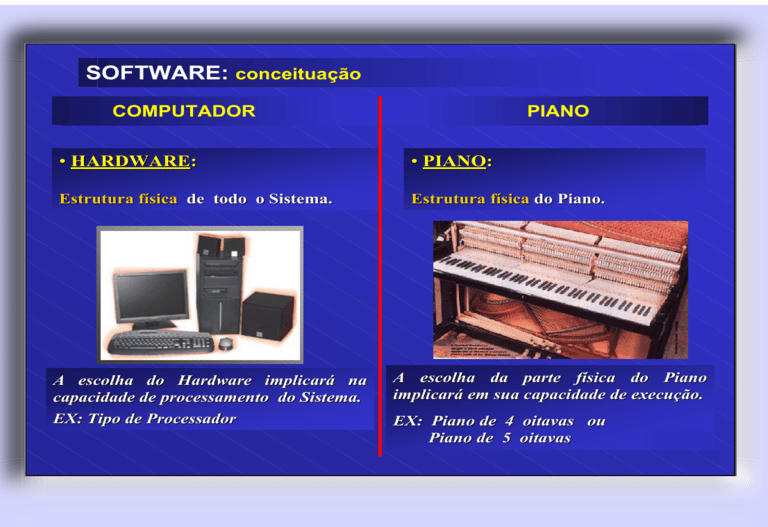

•  COMPUTADOR

  • HARDWARE:

  - Estrutura física de todo o Sistema.

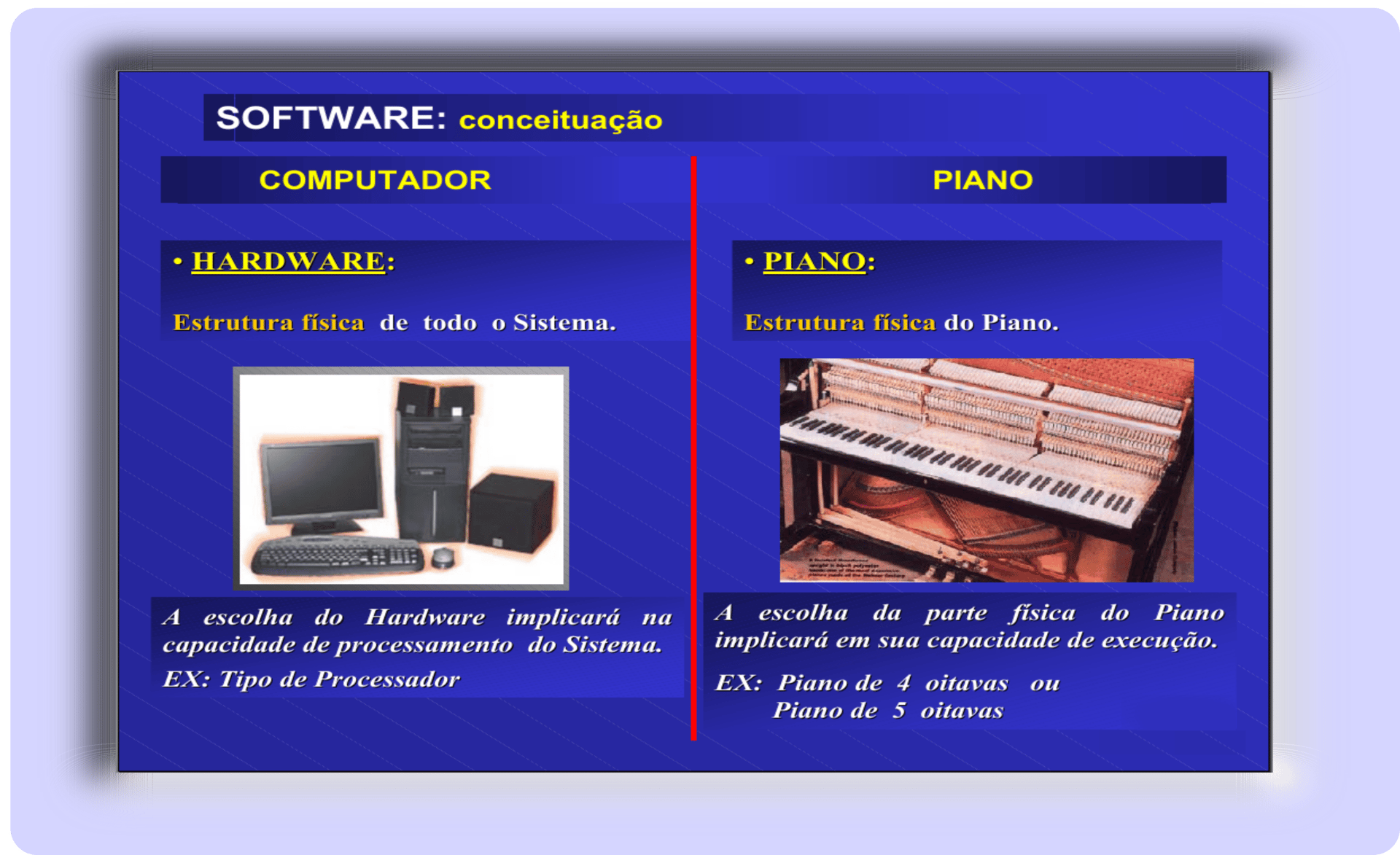

  - A escolha do Hardware implicará na capacidade de processamento do Sistema.

   EX: Tipo de Processador

•  PIANO :

  - Estrutura física do Piano.

  - A escolha da parte física do Piano implicará em sua capacidade de execução das Músicas.

  EX: Piano de 4 oitavas ou Piano de 5 oitavas

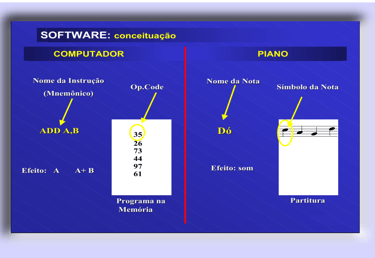

3  SOFTWARE: conceituação

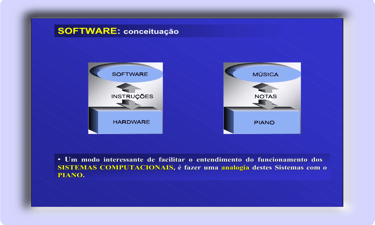

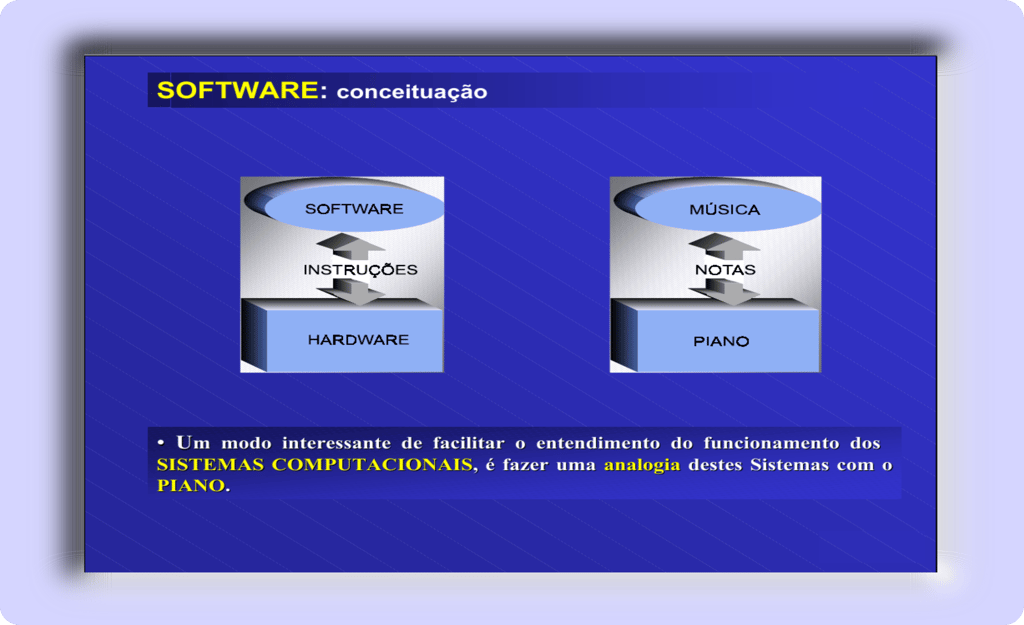

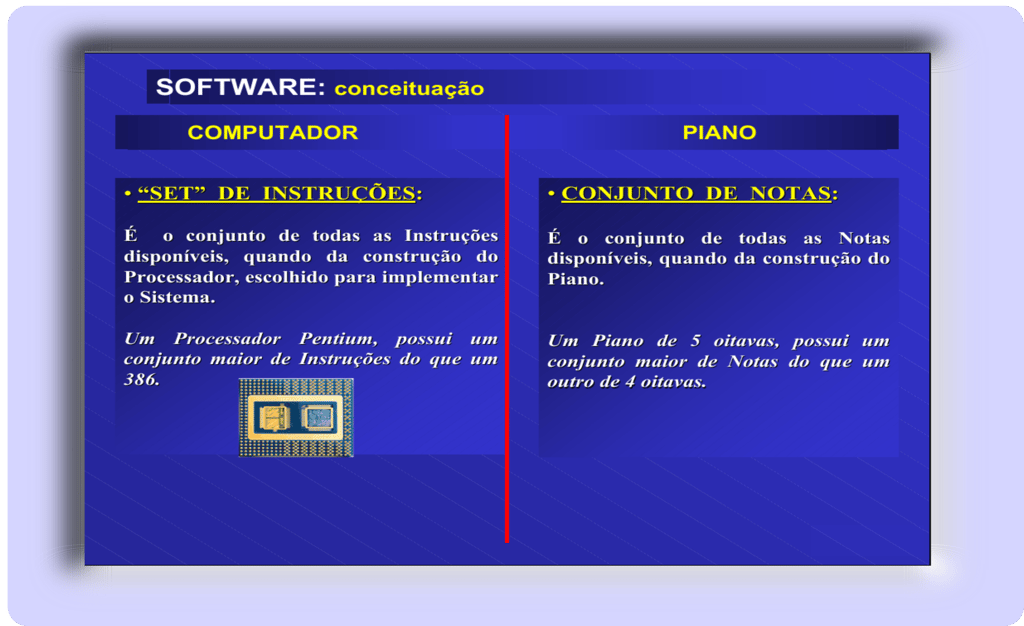

• Um modo interessante de facilitar o entendimento do funcionamento dos SISTEMAS   COMPUTACIONAIS, é fazer uma analogia destes Sistemas com o PIANO.

•  COMPUTADOR:

  • “SET” DE INSTRUÇÕES:

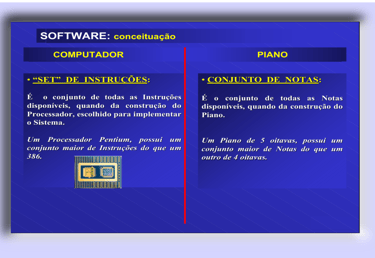

  - É o conjunto de todas as Instruções disponíveis, quando da construção do Processador, escolhido para implementar o Sistema.

  - Um Processador Pentium, possui um conjunto maior de Instruções do que um 386.

•  PIANO :

  • CONJUNTO DE NOTAS:

  - É o conjunto de todas as Notas disponíveis, quando da construção do Piano.

  - Um Piano de 5 oitavas, possui um conjunto maior de Notas do que um outro de 4 oitavas.

•  COMPUTADOR:

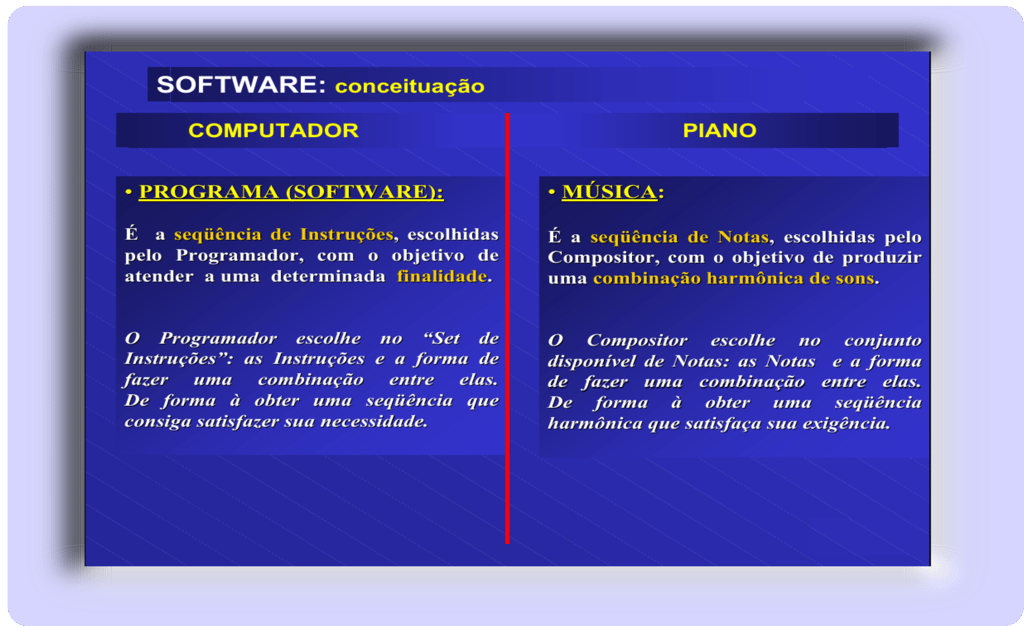

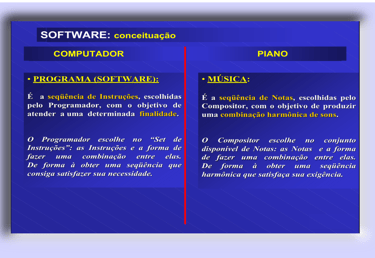

  • PROGRAMA (SOFTWARE):

  - É a seqüência de Instruções, escolhidas pelo Programador, com o objetivo de atender a uma determinada finalidade .

  - O Programador escolhe no “Set de Instruções”,as Instruções e a forma de fazer uma combinação entre elas.

  - De forma à obter uma seqüência que consiga atender sua necessidade.

• PIANO :

  • MÚSICA:

  - É a seqüência de Notas, escolhidas pelo Compositor, com o objetivo de produzir uma combinação harmônica de sons.

  - O Compositor escolhe no conjunto disponível de Notas: as Notas e a forma de fazer uma combinação entre elas.

  - De forma à obter uma seqüência harmônica que satisfaça sua exigência.

•  COMPUTADOR:

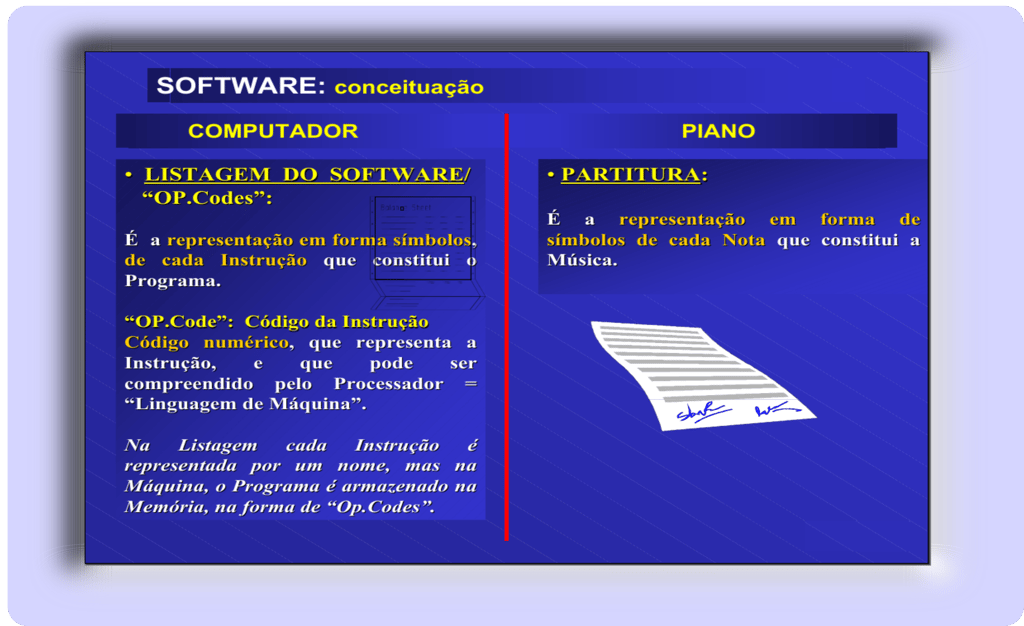

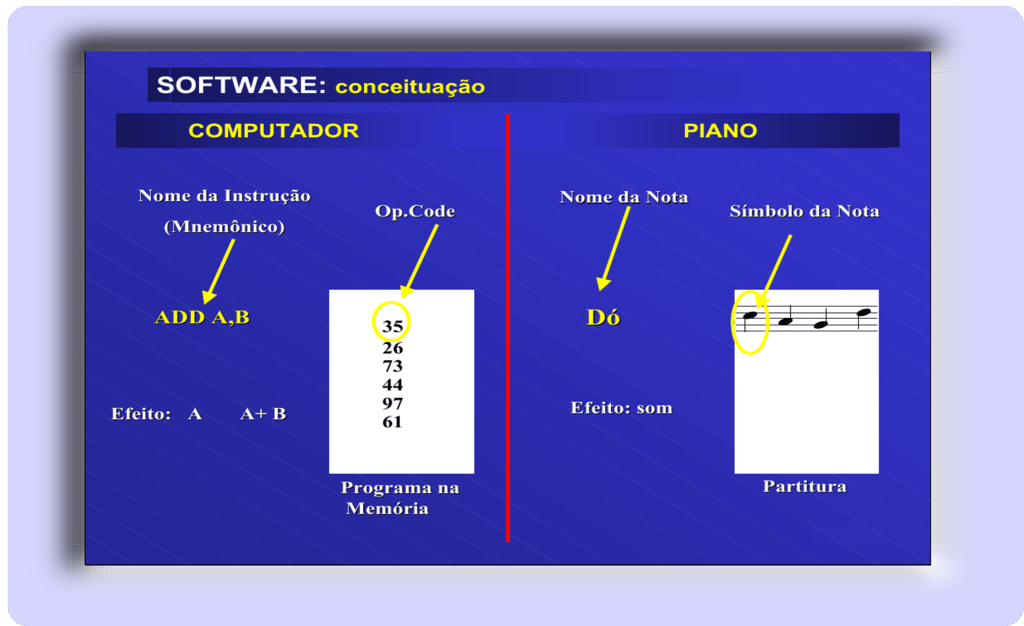

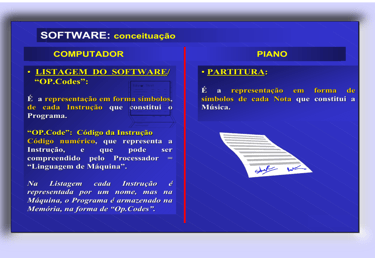

  • LISTAGEM DO SOFTWARE/

  “OP.Codes”:

  É a representação em forma símbolos, de cada Instrução que constitui o Programa.

  “OP.Code”: Código da Instrução

  Código numérico, que representa a Instrução,  e que pode ser compreendido pelo Processador = “Linguagem de Máquina”.

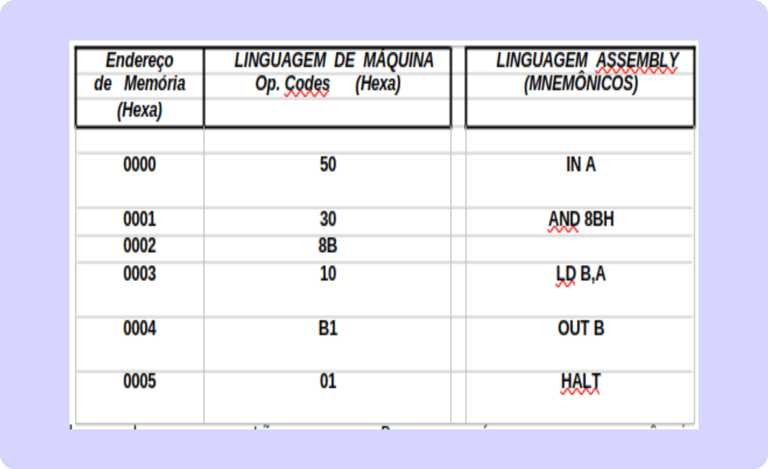

  Na Listagem cada Instrução é representada por um nome, mas na Máquina, o Programa é armazenado na Memória, na forma de “Op.Codes”.

•  PIANO

  • PARTITURA:

  É a representação em forma de símbolos de cada Nota que constitui a Música.

• COMPUTADOR:

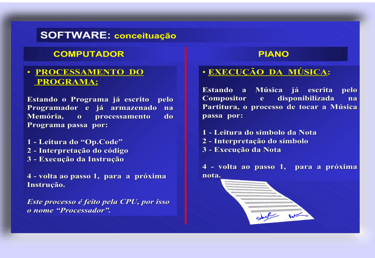

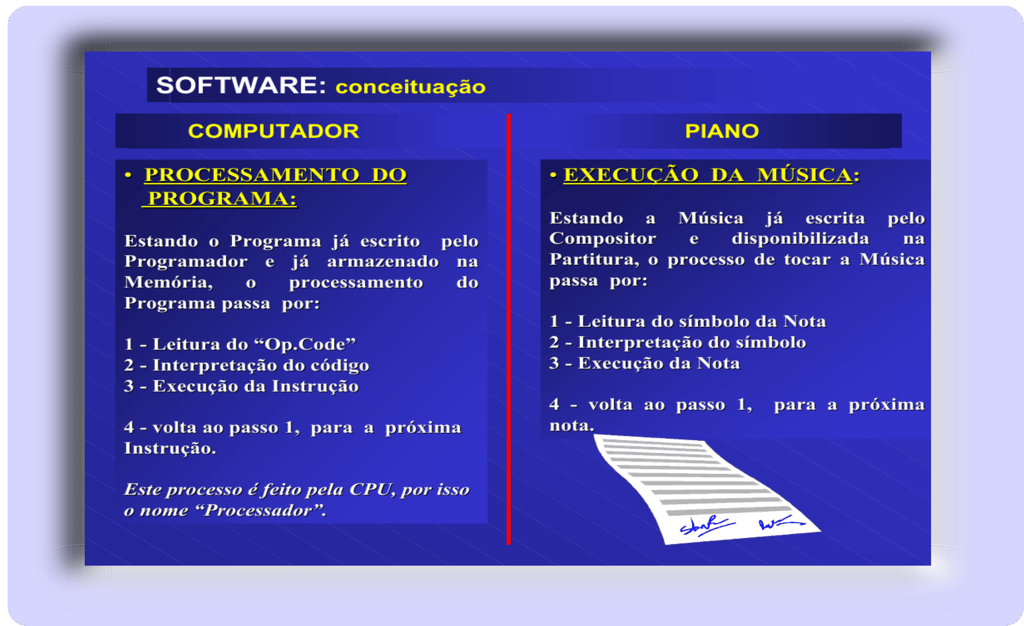

  • PROCESSAMENTO DO PROGRAMA:

  Estando o Programa já escrito pelo Programador e já armazenado na Memória, o processamento do Programa passa por:

  1 - Leitura do “Op.Code”

  2 - Interpretação do código

  3 - Execução da Instrução

  4 - volta ao passo 1, para a próxima Instrução.

  Este processo é feito pela CPU, por isso o nome “Processador”.

•  PIANO

  • EXECUÇÃO DA MÚSICA:

  Estando a Música já escrita pelo Compositor e disponibilizada na Partitura, o processo de tocar a Músicapassa por:

  1 - Leitura do símbolo da Nota

  2 - Interpretação do símbolo

  3 - Execução da Nota

  4 - volta ao passo 1, para a próxima nota.

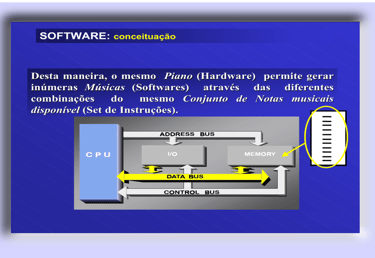

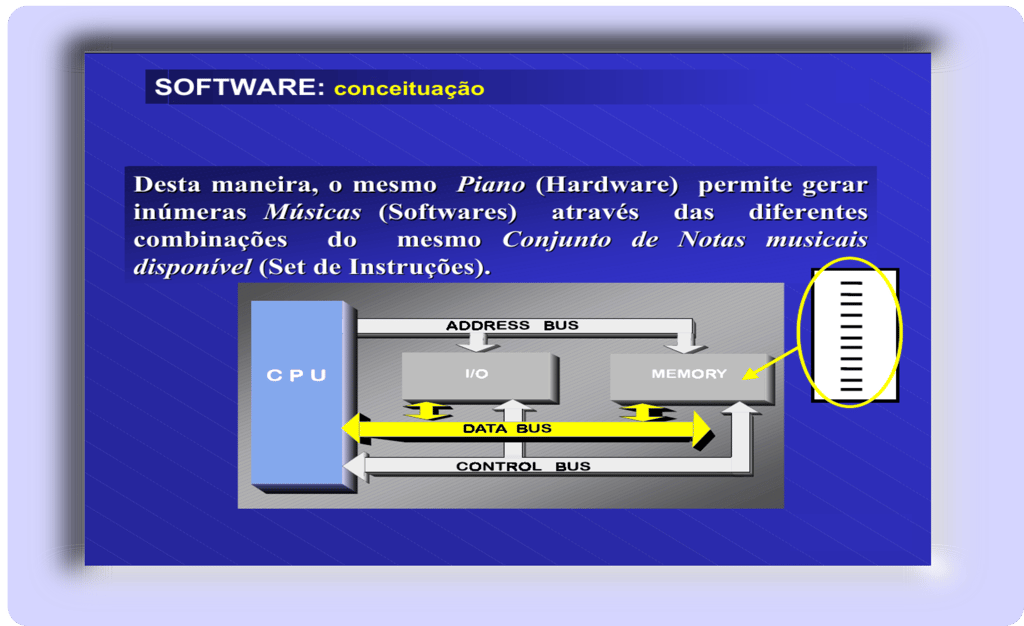

• Desta maneira, o mesmo Piano (Hardware) permite gerar inúmeras Músicas (Softwares) através das diferentes combinações do mesmo Conjunto de Notas musicais disponível (Set de Instruções).

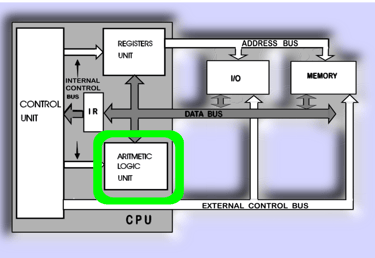

• UNIDADE LÓGICA E ARITMÉTICA

  A “Unidade Lógica e Aritmética” é a parte da CPU responsável pelas operações com os dados.

  As principais operações que a ALU, geralmente pode executar são:

  Aritméticas:

    Adição e Subtração                                          Multiplicação e Divisão

     Incremento e Decremento

     Comparação



  Lógicas:                                                                              E,OU,NÃO,

  OU_EXCLUSIVO

  Set, Reset e Test de bit                                    Shift (Right e Left)

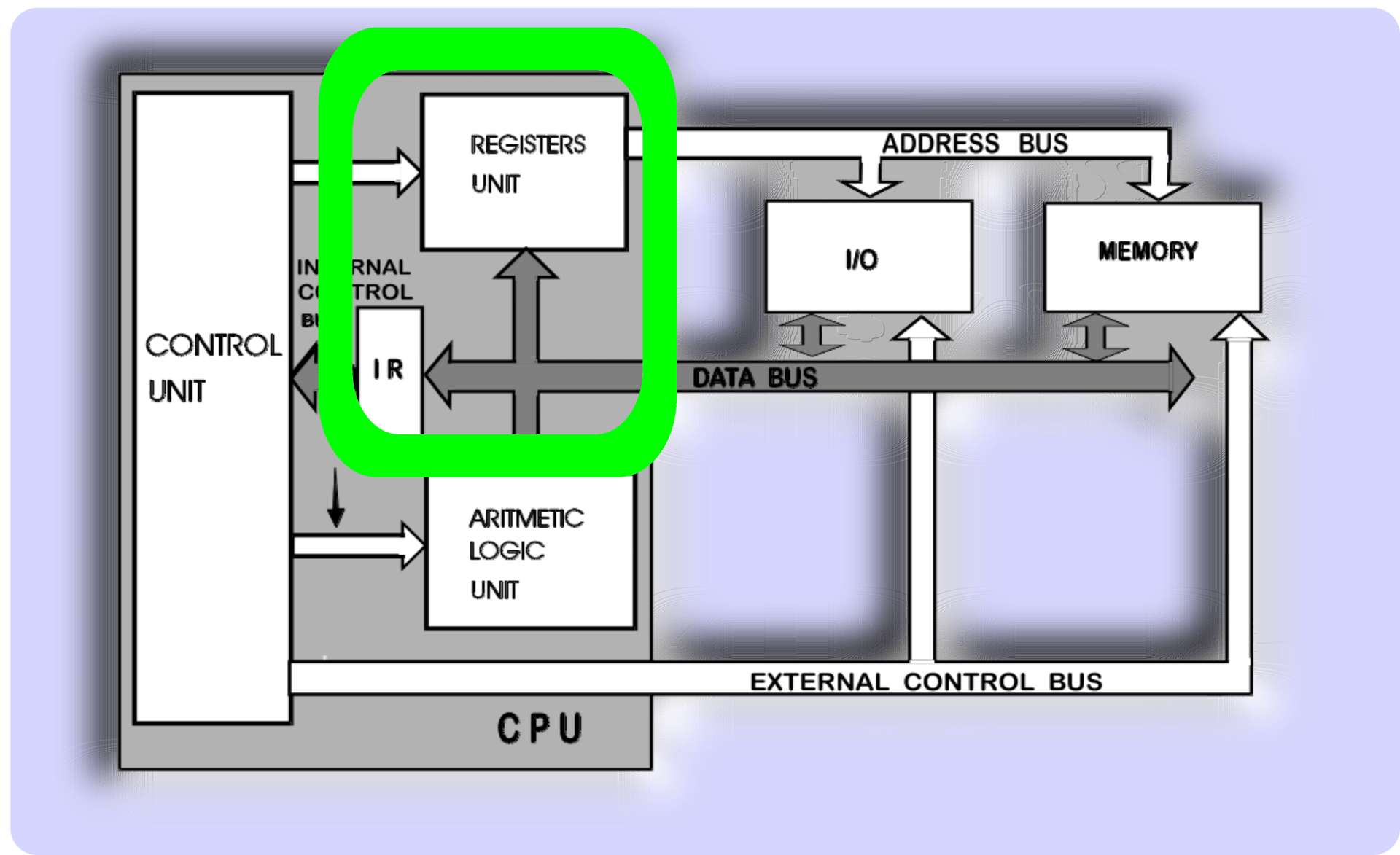

• UNIDADE DE REGISTROS

  A “Unidade de Registros” é composta por um grupo de Registradores, onde ficam armazenados os dados, temporariamente, durante a execução dos Programas ou, onde ficam armazenadas informações necessárias ao controle do próprio Sistema.

  REGISTRO DE INSTRUÇÃO - IR

  Registro responsável pela armazenagem do "Código de Instrução" (Operation Code- Op.Code) .

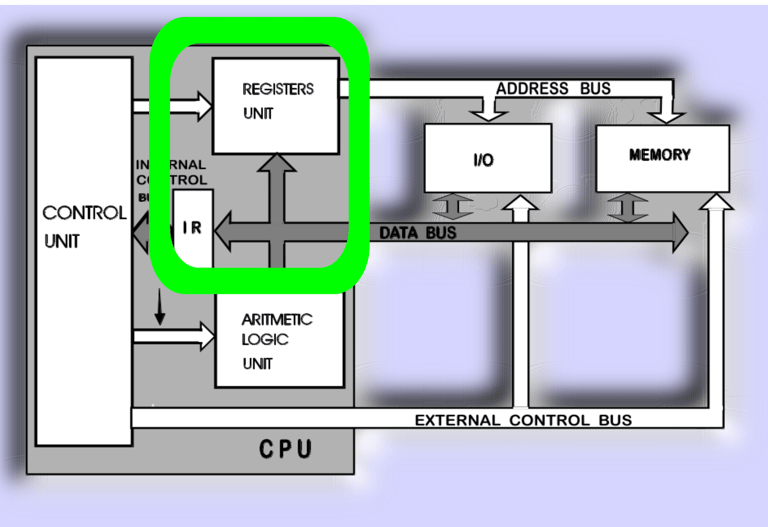

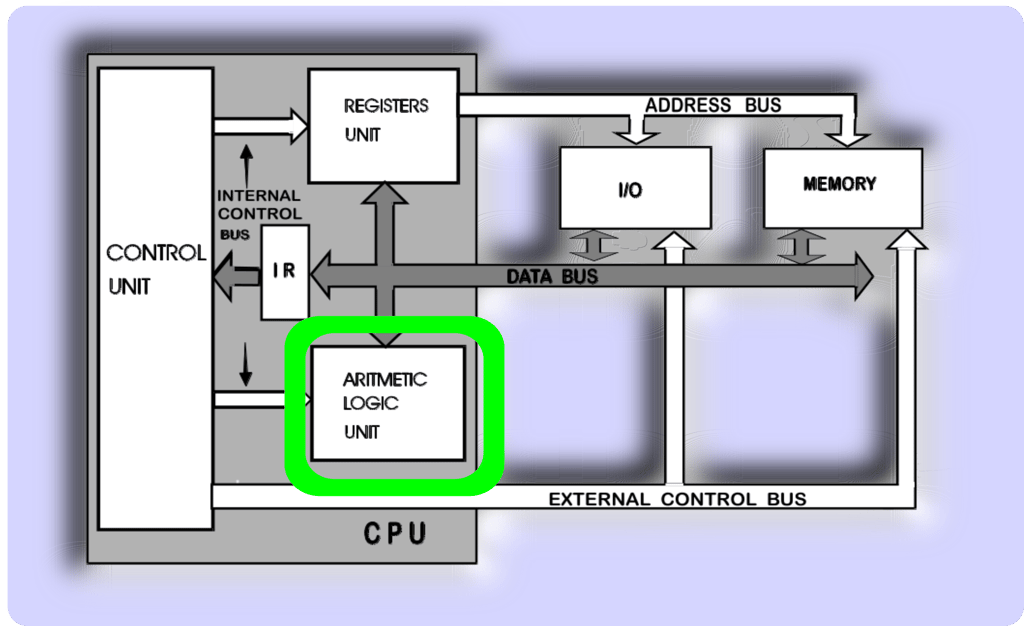

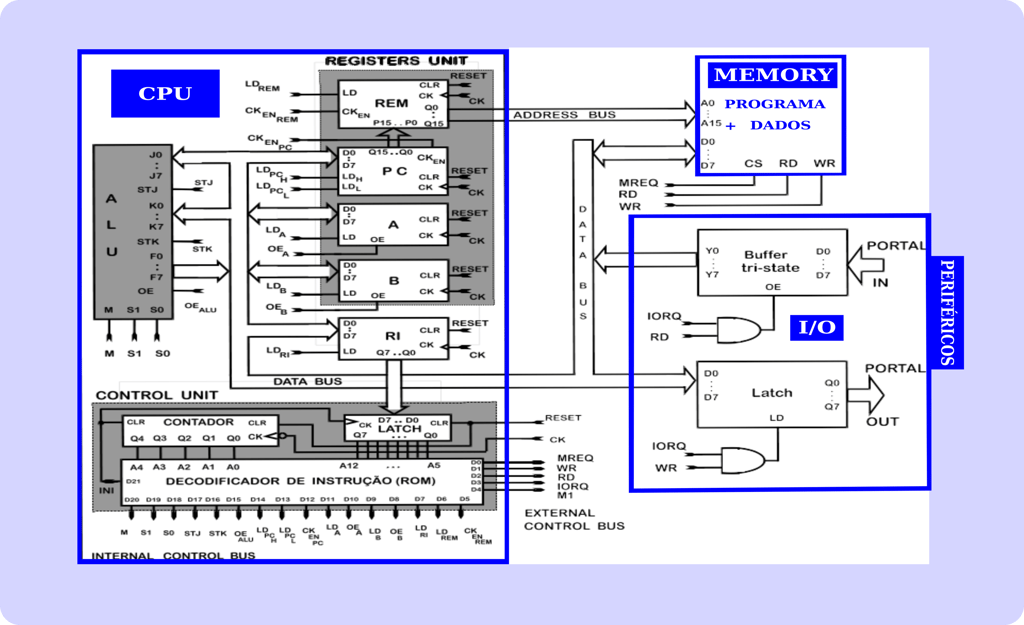

5      ESTRUTURA BÁSICA DA "CPU"

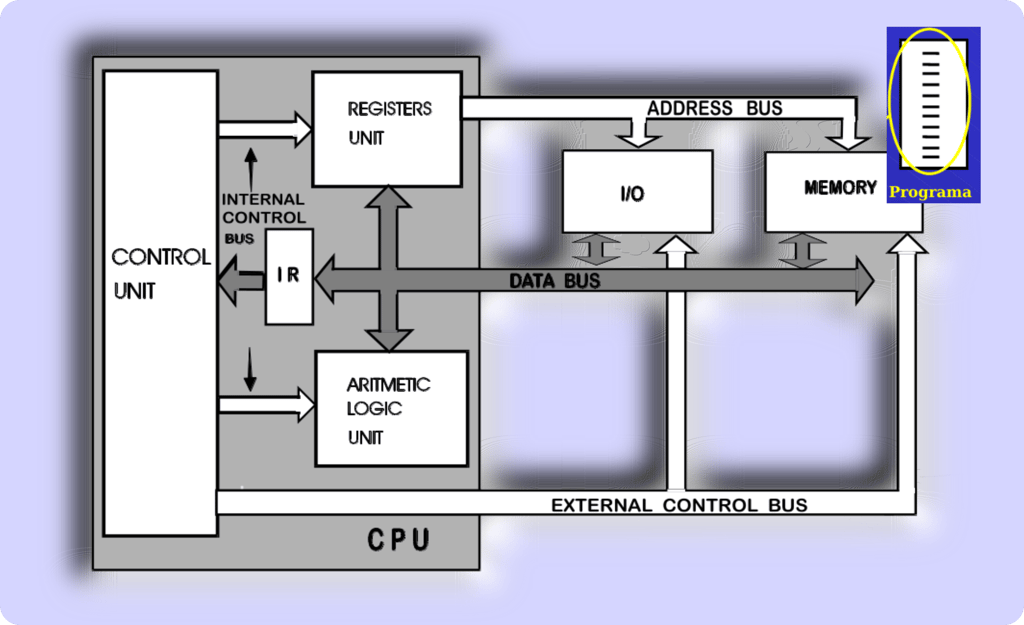

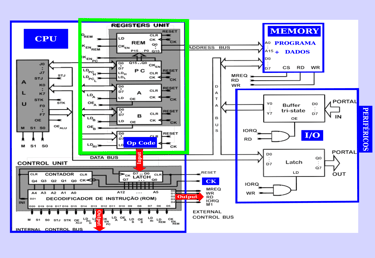

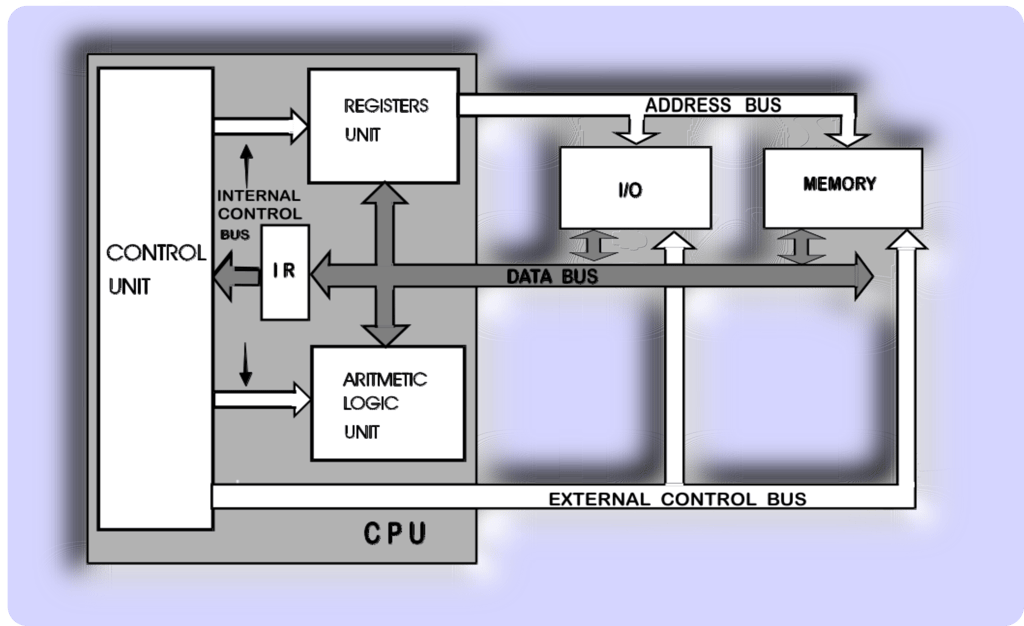

A “Unidade Central de Processamento” - CPU, é composta por três unidades básicas, a saber:

         - A Unidade de Controle (Control Unit)

         - A Unidade de Registros (Register Unit)

         - A Unidade Lógica e Aritmética (ALU)

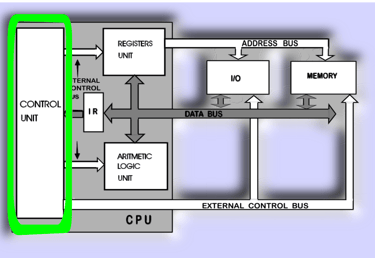

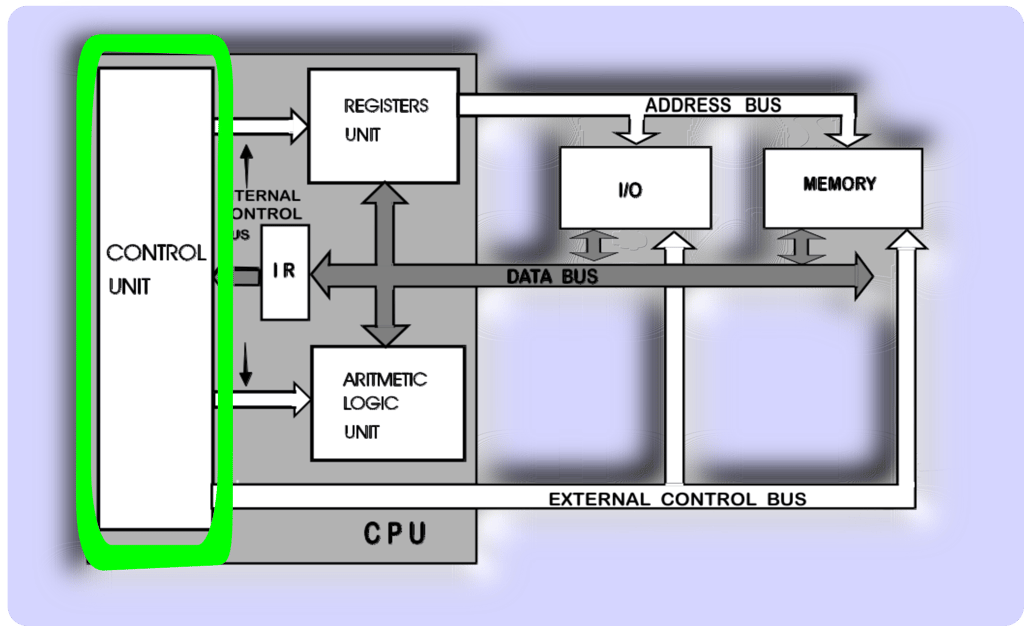

• UNIDADE DE CONTROLE

  A “Unidade de Controle” utiliza a “Via interna de controle” e a “Via externa de controle” para atuar sobre todos os controles do Sistema. Onde:

  - "Via interna” atua sobre:

          - "Unidade de Registros”

          - “Unidade Lógica e Aritmética”

  - “Via externa” atua sobre:

         - “Banco de Memórias”

         - “Dispositivos de I/O”

• UNIDADE LÓGICA E ARITMÉTICA

  A “Unidade Lógica e Aritmética” é a parte da CPU responsável pelas operações com os dados.

  As principais operações que a ALU, geralmente pode executar são:

  Aritméticas:

    Adição e Subtração                                          Multiplicação e Divisão

     Incremento e Decremento

     Comparação



  Lógicas:                                                                              E,OU,NÃO,

  OU_EXCLUSIVO

  Set, Reset e Test de bit                                    Shift (Right e Left)

• UNIDADE DE REGISTROS

  A “Unidade de Registros” é composta por um grupo de Registradores, onde ficam armazenados os dados, temporariamente, durante a execução dos Programas ou, onde ficam armazenadas informações necessárias ao controle do próprio Sistema.

  REGISTRO DE INSTRUÇÃO - IR

  Registro responsável pela armazenagem do "Código de Instrução" (Operation Code- Op.Code) .

5      ESTRUTURA BÁSICA DA "CPU"

A “Unidade Central de Processamento” - CPU, é composta por três unidades básicas, a saber:

         - A Unidade de Controle (Control Unit)

         - A Unidade de Registros (Register Unit)

         - A Unidade Lógica e Aritmética (ALU)

• UNIDADE DE CONTROLE

  A “Unidade de Controle” utiliza a “Via interna de controle” e a “Via externa de controle” para atuar sobre todos os controles do Sistema. Onde:

  - "Via interna” atua sobre:

          - "Unidade de Registros”

          - “Unidade Lógica e Aritmética”

  - “Via externa” atua sobre:

         - “Banco de Memórias”

         - “Dispositivos de I/O”

• UNIDADE DE REGISTROS

  - Os "Registros A e B“ armazenam, temporariamente, os "Dados " a serem manipulados durante o processamentos das "Instruções", tais como os "Operandos" das Operações Aritméticas, por exemplo.

  - O "Registro REM“ armazena, temporariamente, o valor do "Endereço de Memória" a ser acessado durante o Processamentos de um "Instrução".

  - O "Registro PC“ (Program Counter) armazena especificamente, o "Endereço da próxima Instrução" a ser processada. Funciona como um "Ponteiro", indicando a localização das "Instruções" na varredura do "Programa". Analogamente: Visão do tocador de Piano varrendo a Partitura.

• UNIDADE DE CONTROLE

• Esta Unidade é composta por um Circuito "Sequenciador" que recebe o "Código da Instrução" a ser processada (INPUT), proveniente do "Registro de Instrução - RI".

• A partir daí, o "Contador" vai incrementando os endereços menos significativos da ROM - "Decodificador de Instruções", que, irá disparar a sequência de sinais de controle necessária ao processamento da Instrução (OUTPUT).

• Esta Unidade possui acesso a todos os Controles dos Dispositivos internos e Externos. Com isso consegue executar todas as ações necessárias para o processamento das Instruções que recebe.

  - O Circuito "Sequenciador" do "DECODIFICADOR DE INSTRUÇÕES" contém uma "Tabela" gravada numa "Memória não volátil" - ROM (não perde o conteúdo após ser desligada).

  - Esta "Tabela" é dividida em "Blocos", um para cada "Instrução".

  - O "Contador" varre o conteúdo do "Bloco" selecionado ("Op.Code" da "Instrução"), gerando a "Sequência de Sinais de Controle" necessária para o Processamento da "Intrução" (OUTPUTs).

  - A "Unidade de Controle" (CONTRL UNIT) recebe o sinal de "Clock" do Sistema (CK).

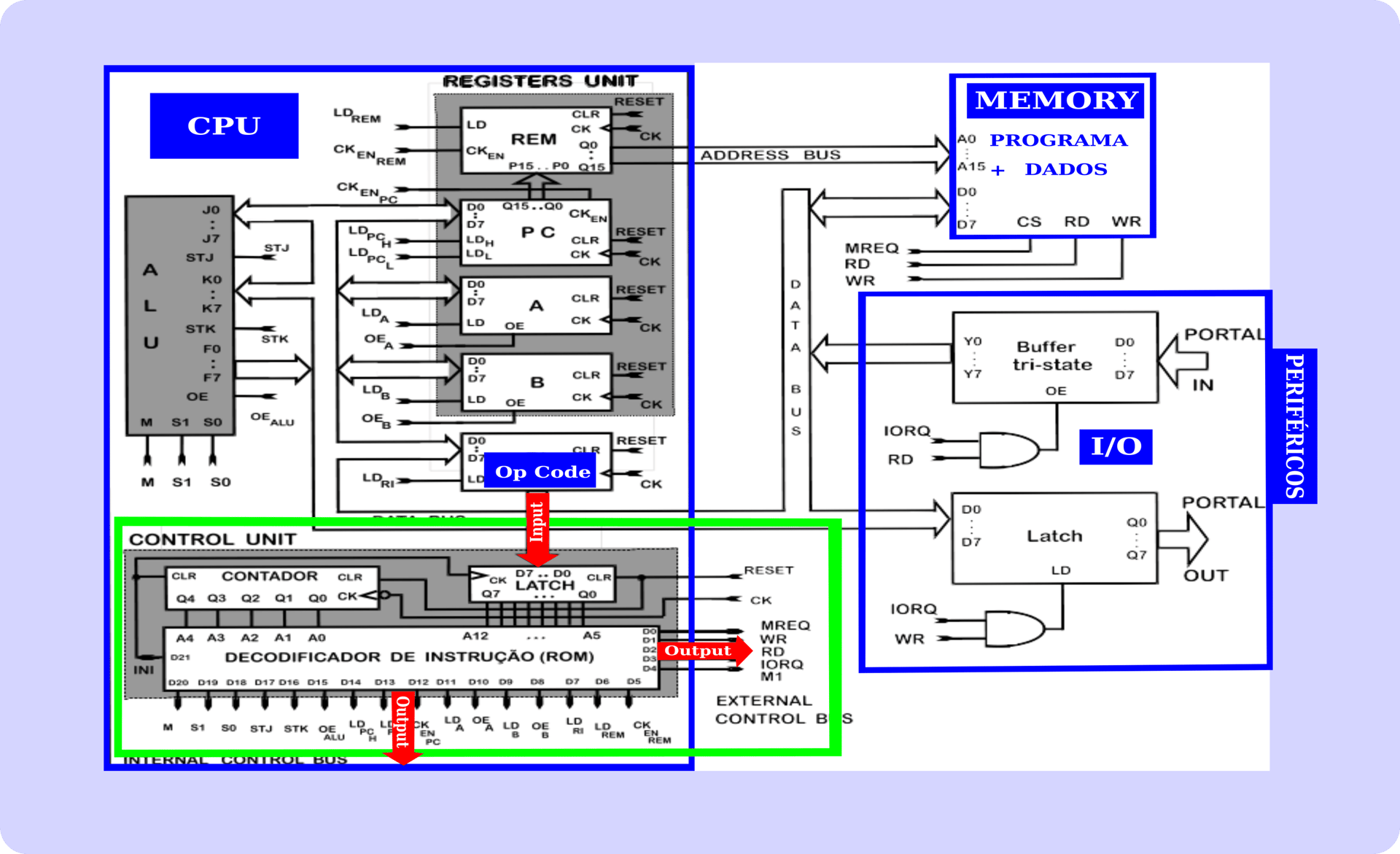

6      PRINCÍPIO DE OPERAÇÃO DE UM SISTEMA COMPUTACIONAL

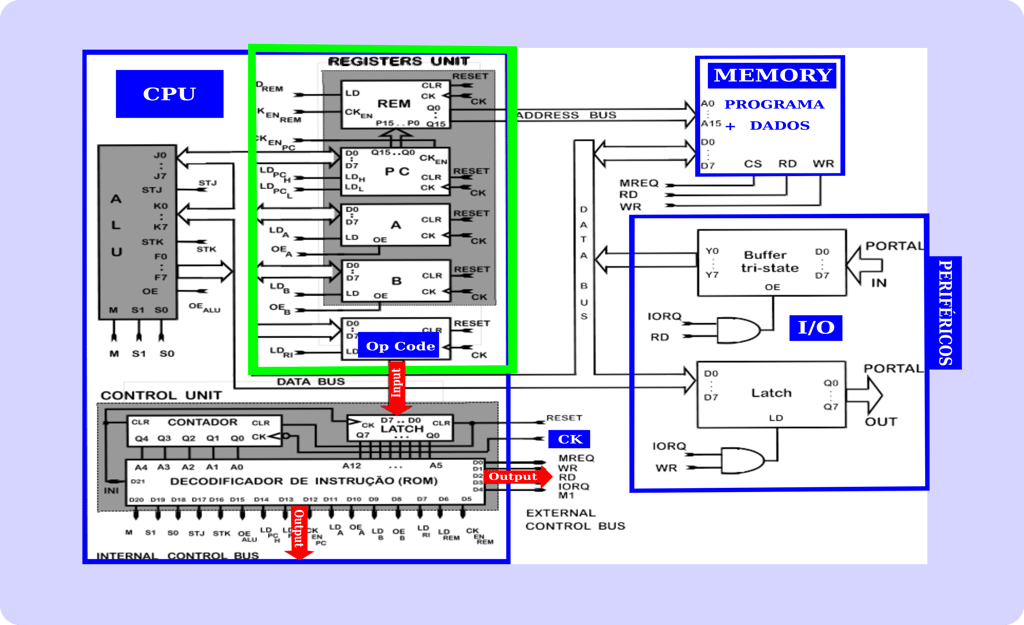

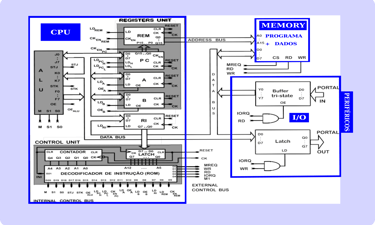

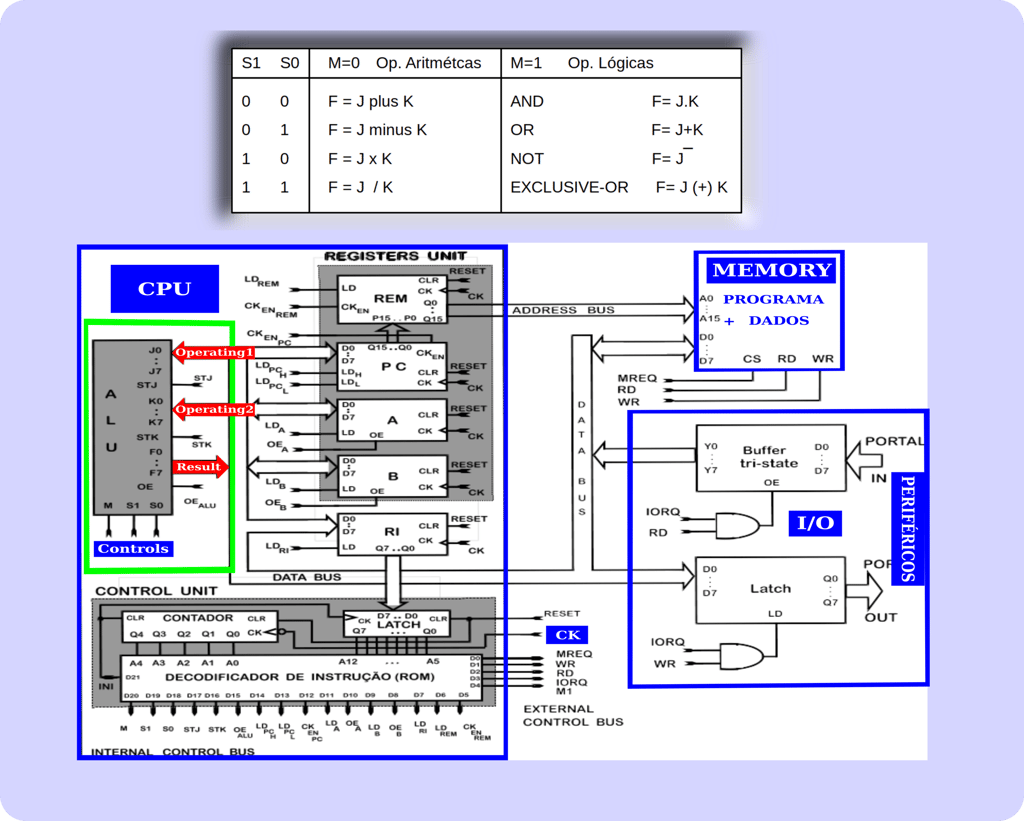

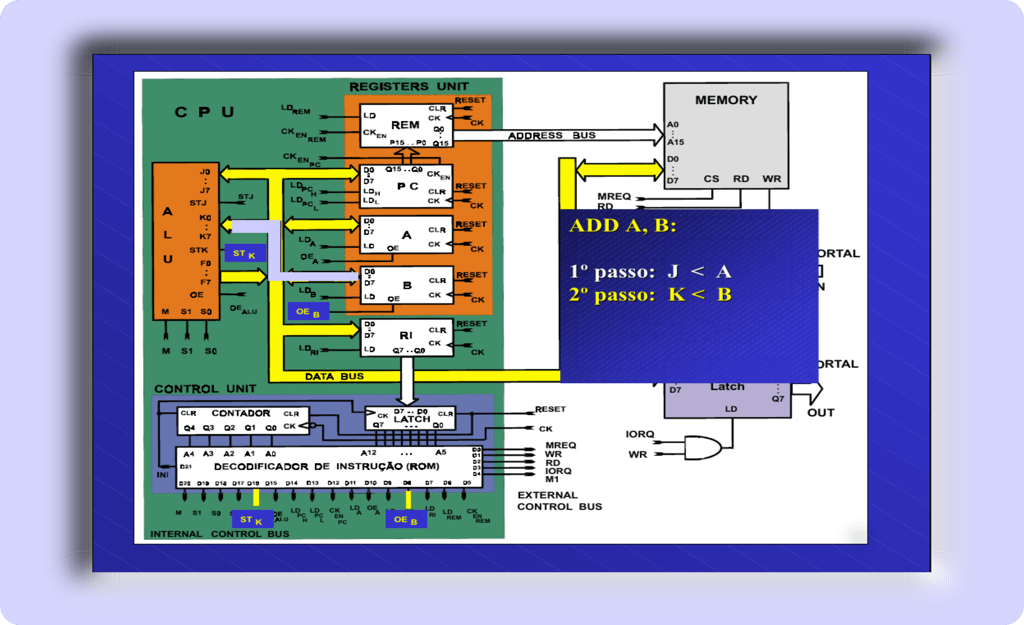

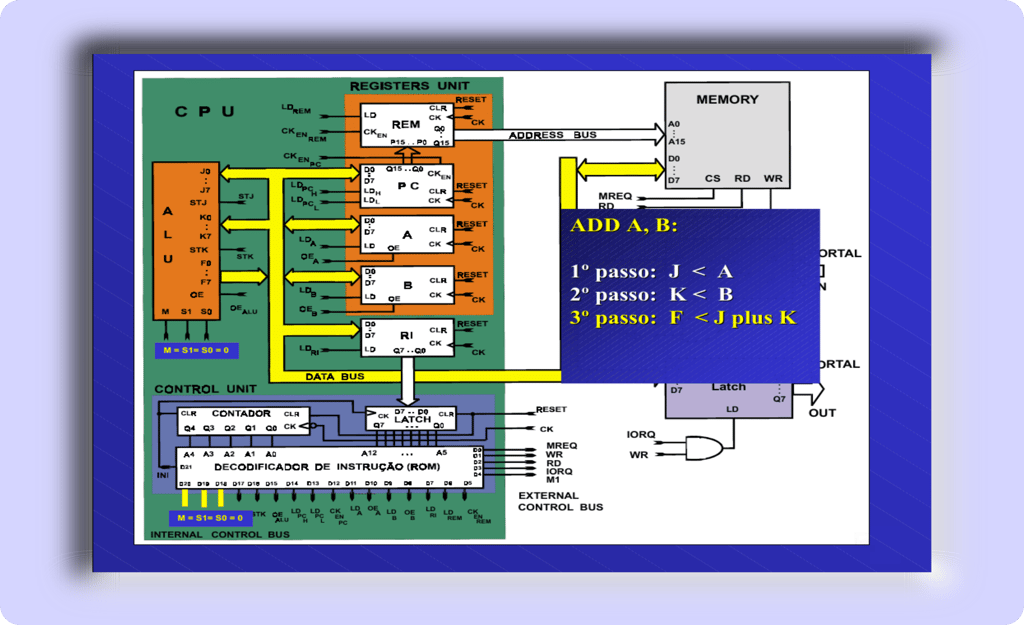

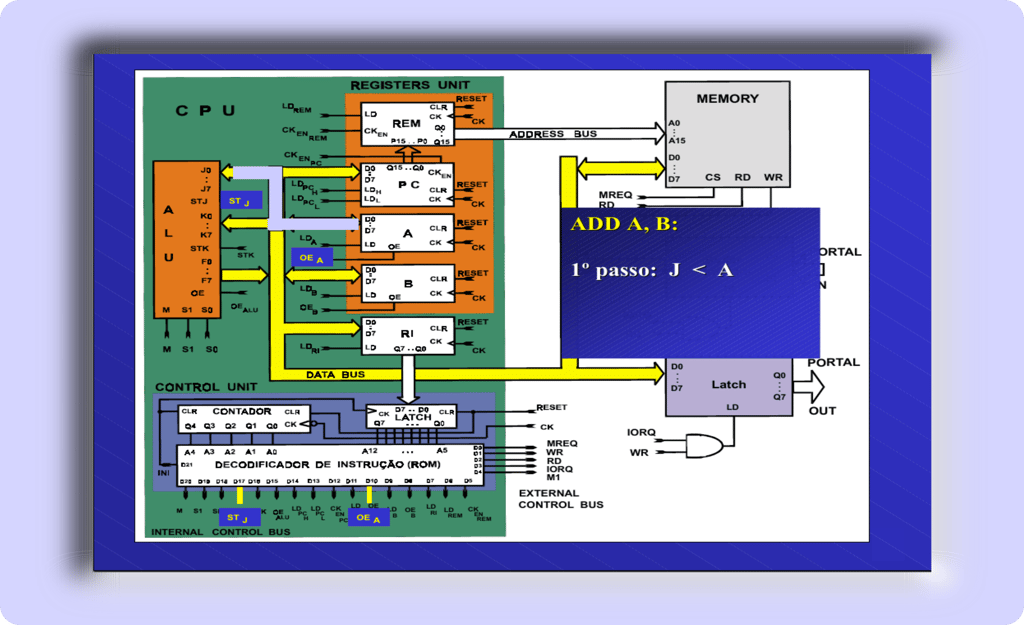

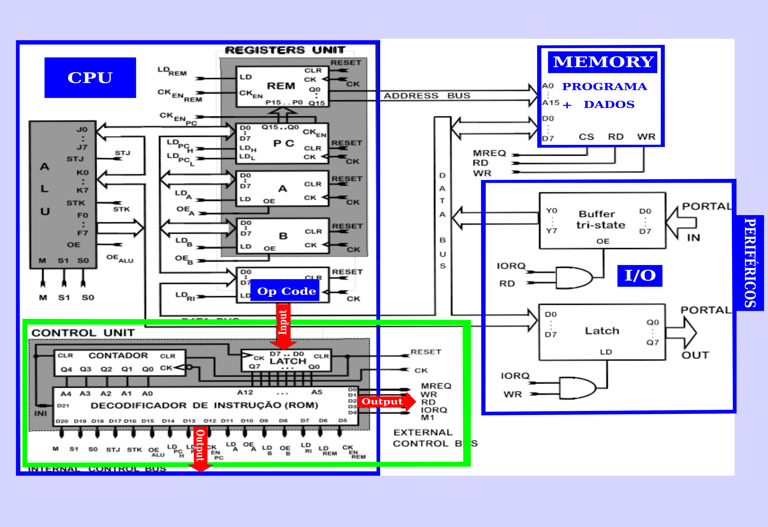

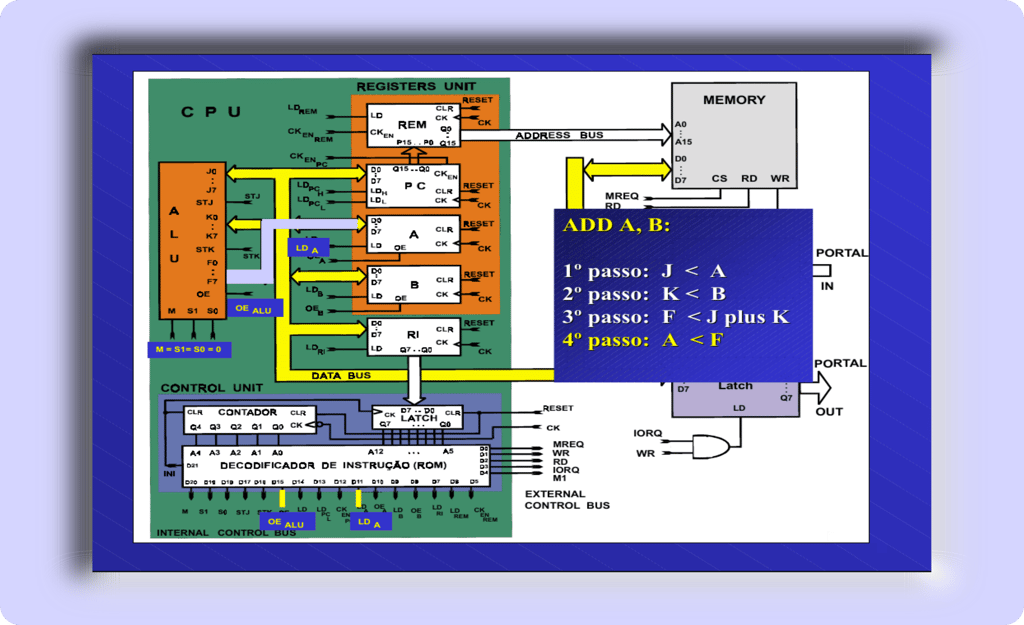

A Figura apresenta um “Sistema Computacional Hipotético”, que concebi para aprofundar a conceituação da Operação dos Sistemas Computacionais.

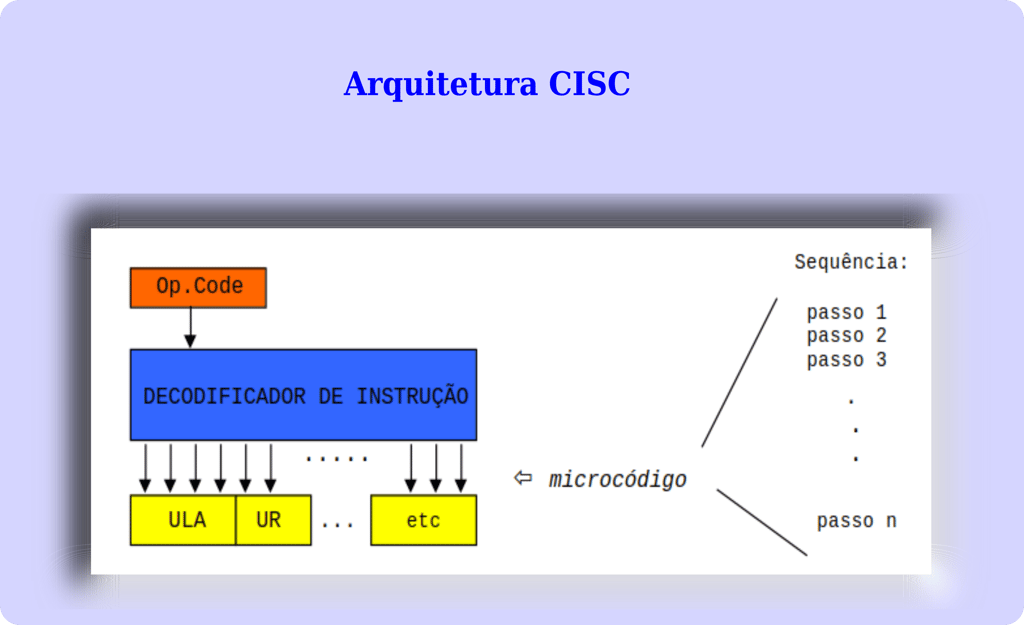

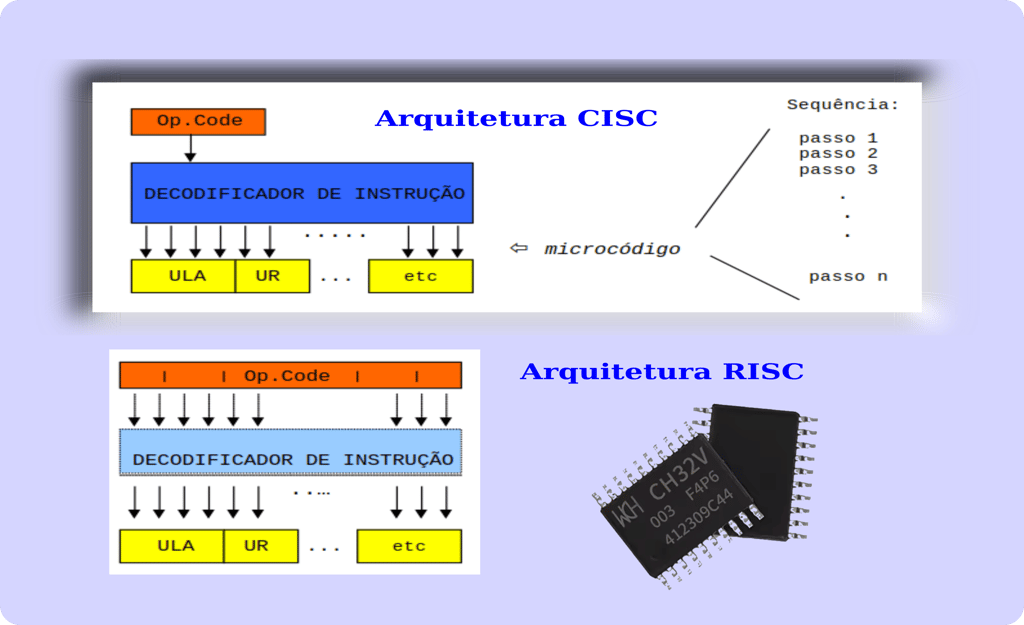

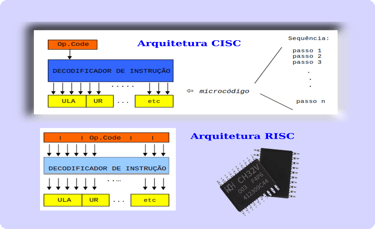

Trata-se de uma Arquitetura do tipo CISC (Set Complexo de Intruções) para operação com palavras de dados de 8 bits.

A Arquitetura CISC é utilizada em alguns Microprocessadores Z80, 8086 e vários outros, também no Microcontrolador 8051.

Esta Arquitetura caracteriza-se por ter um "Op Code" pequeno (8 bits neste caso) e um "Set de Instruções" com uma grande quantidade de "Instruções".

Isto é possível devido ao seu "Decodificador de Instruções" de grande capacidade.

• UNIDADE LÓGICA E ARITMÉTICA - ALU

  A “ALU” deste "Sistema Hipotético" é capaz de operar duas palavras de 8 bits (J0..J7,K0..K7), carregadas através dos controles "STJ" e "STK", e cujo resultado é apresentado nas saídas de F0 a F7.

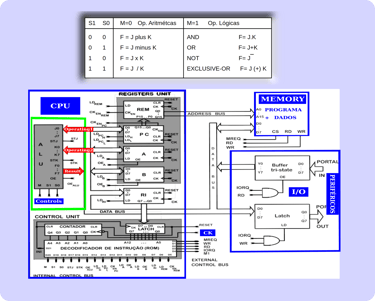

  - As operações possíveis de serem executadas por esta ALU são selecionadas através dos controles "M", "S1" e "S0" do modo exposto abaixo.

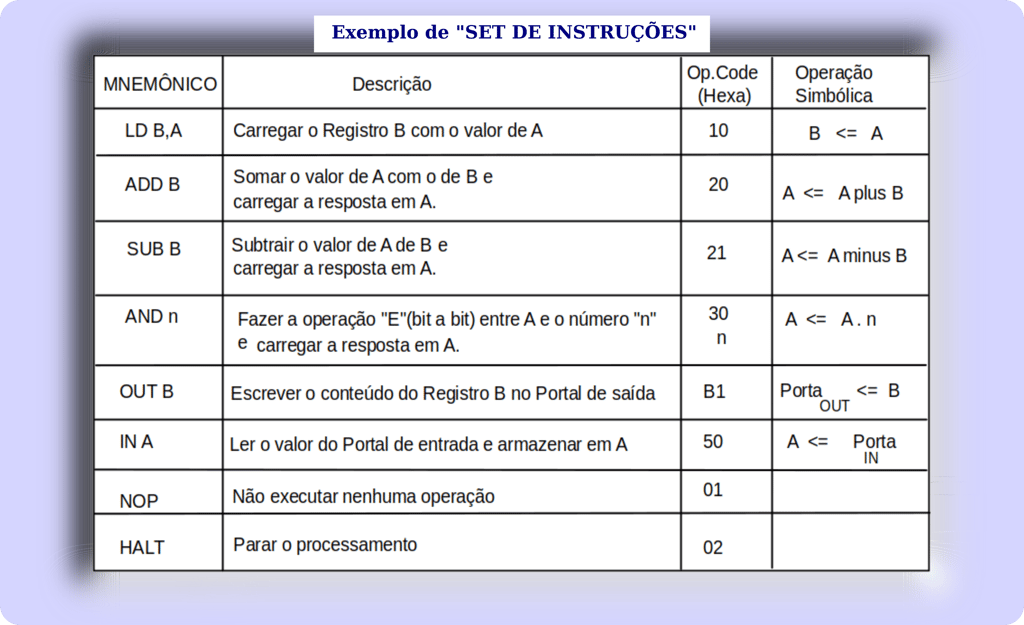

6.1    CONJUNTO DE INSTRUÇÕES ou"SET DE INSTRUÇÕES"

- Uma vez construído o "Hardware" do "Sistema Computacional", o "Fabricante" fornece ao "Usuário" um Conjunto de possibilidades de utilização deste "Hardware", o chamado "Set de Instruções".

6.1.1 DESCRIÇÃO DE ALGUMAS INSTRUÇÕES POSSÍVEIS PARA O HARDWARE APRESENTADO

- Uma "Instrução" pode ser entendida como sendo "uma das possibilidades de utilização do Hardware numa tarefa elementar".

Cada Instrução do "Set de Instruções" possui, para sua identificação, um "Mnemônico" e um correspondentes "Código de operação - Op. Code".

- A escolha do "Op.code" é definida no Projeto da "CPU" durante a Implementação da "Unidade de Controle".

-A "Sequência de ações necessária para a realização de uma "Instrução" é denominada “Microcódigo”.

-Cabe ao "Programador" (Músico) combinar as "Instruções" (Notas) disponíveis, de forma a fazer com que a "Máquina" (Piano) execute a tarefa que deseja, formando o "Programa" (Música).

- Assim, inúmeros "Programas" (Músicas) podem ser executados pela mesma "Máquina" (Piano), bastando recombinar as "Instruções" disponíveis no mesmo "Set de Instruções" (Conjunto de Notas).

6.2     SEQUÊNCIA DE AÇÕES PARA O PROCESSAMENTO DAS INSTRUÇÕES

- Exemplo, da "Sequência de ações" para o "Ciclo de Execução" da "Instrução ADD A,B" gravada na ROM - "Decodificador de Instruções" do "Sistema Hipotético" apresentado.

PASSOS:

1 - O Valor do "Registro A" é enviado para o "Operando 1" da "ALU".                       J < A

2 - O Valor do "Registro B" é enviado para o "Operando 2" da "ALU".                          K < B

3 - A "ALU" é configurada para a operação de Adição, que apresenta o resultado em sua saída (F).                                                                                                                                                                          F < J plus K

4 - O "Registro A" é habilitado para receber o "Dado"      disponível na "Via de Dados" (DATA BUS), neste caso o valor de F da ULA).                                                                                                          A < F

6.3     PROCESSAMENTO DAS INSTRUÇÕES

1. A Inicialização do "Sistema Computacional" depende do acionamento do “RESET”, para que todos os Registros sejam “zerados”.

2. Com o acionamento do RESET, o primeiro passo da CPU reside em executar uma “Busca de  Instrução” no endereço 0000H da Memória, onde, necessariamente, deve haver um “Código de  Instrução - Op.Code” de um "Programa".

3. De posse deste primeiro Op.code, a CPU passa a fazer, em seguida, a “Execução” desta Instrução e a Busca da próxima.

4. O processo de “Busca” e “Execução” é repetido até o final da “Sequência de Instruções”  (“Programa”).

Exemplo de Programa

- A análise do processamento do “Programa” abaixo permitirá demonstrar o princípio de operação dos Sistemas Computacionais.

                               IN A

                              AND 8BH

                              LD B,A

                              OUT B

                              HALT

- A linguagem apresentada neste "Programa" não pode ser interpretada pelo Circuito, já que este só opera na forma Binária.

- Esta representação das Instruções na forma de "Mnemônicos" é denominada Linguagem Assembly (Assembly Language).

- Desta maneira, o "Programa" deve, então, ser convertido para a chamada "Linguagem de Máquina", que nada mais do que a Sequência de Instruções do Programa escrita na forma dos seus correspondentes "Op.codes" .

- Devido a complexidade de manipulação dos Op.codes na sua forma binária original, o Programa em "Linguagem de Máquina" é, normalmente, apresentado numa sequência de Op.codes representados na forma Hexadecimal correspondente.

- Pode-se concluir, então, que o Programa é uma mera sequência de palavras binárias colocadas na Memória. Cada Op.Code "instrui" a CPU qual ação deve tomar. O "Op.Code "é, então, interpretado pelo "Decodificador de Instruções" da "Unidade de Controle" da "CPU", que dispara toda a sequência de sinais de controle necessária à execução de cada uma das Instruções, e assim sucessivamente, até o término do Programa.

- O Processamento de cada Instrução é feito pela atuação da Unidade de Controle sobre todos os controles do Sistema (Via interna e Via externa), numa sequência de tempo bem definida, de modo a produzir o resultado esperado para a Instrução em execução.

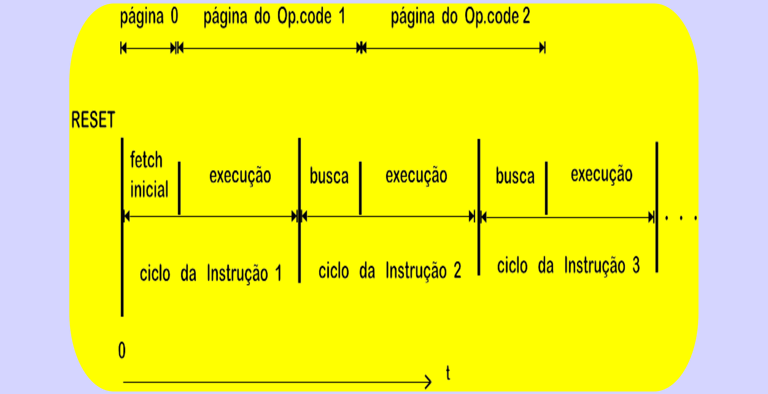

- Esta sequência de controles para o processamento da Instrução é chamado de "Ciclo de Instrução", sendo subdividido em:

                   - Ciclo de Busca (Fetch) e

                   - Ciclo de Execução

- O “Ciclo de Busca” ou "Fetch de Instrução" é constituído pelo conjunto de sinais de controle que permitem fazer com que a Instrução seja “lida” na Memória onde se encontra, e trazida para o “Registro de Instrução” (IR). A partir de onde será, posteriormente, interpretada pelo “Decodificador de Instruções” da “Unidade de Controle”.

- O “Ciclo de execução” da Instrução é constituído pelo conjunto de sinais de controle (gerada pela “Unidade de Controle”) que fazem com que a Instrução seja executada.

7    CISC x RISC

- O Sistema apresentado, possui uma Arquitetura denominada de CISC = “Complex Instruction Set CPU”.

- Este tipo de Arquitetura é caracterizada por oferecer uma grande variedade de Instruções (diferentes “Modos de endereçamento”).

Para oferecer esta grande variedade de Instruções, a construção deste tipo de Processador faz uso do Circuito Sequenciador para fazer a implementação do seu “Decodificador de Instruções”.

Desta forma, um pequeno “Op.code”, enviado ao Decodificador, dispara o “Microcódigo” (gravado na ROM do Decodificador - Sequenciador), gerando toda a sinalização necessária para o processamento da Instrução.

- Já a Arquitetura RISC = “Reduced Instruction Set CPU” possui um pequeno e simples conjunto de Instruções (do tipo: de carga).

- Estas Instruções possuem um comprimento fixo e longo, que permite a utilização de um Decodificador de Instruções bastante simplificado, onde, praticamente, o Op.code atua diretamente sobre os controles dos dispositivos do Sistema (eliminando o microcódigo e, consequentemente, o Sequenciador que implementam o CISC).

- No entanto, estatisticamente, os "Compiladores" usados para traduzir os "Programas de Alto nível", tais como de "Linguagem C", por exemplo, (C Compiler), acabam por utilizar mais as Instruções básicas da "linguagem de Máquina".

- Como na Arquitetura RISC a velocidade de Processamento é maior do que a dos Processadores CISC e o Circuito interno dos Processadores RISC é mais simples, atualmente a maioria dos Microcontroladores de Mercado são do tipo "RISC".

- Estas características fazem com que o processamento das Instruções seja muito rápido.

- Além destas características, esta Arquitetura apresenta:

              - Um maior número de Registradores .

              - Uma Via dedicada para os Op.codes.

- Estas características implicam nas seguintes consequências:

- Exigem Memórias de programa que  tenham um comprimento de "palavra" maior, para comportar o Op.code mais  longo.

- Exigem a repetição das Instruções em  um número maior de vezes, para se conseguir gerar  a  lógica desejada (que   muitas vezes já existe disponível em uma  única Instrução do CISC).

6    DÚVIDAS E SUGESTÕES

• Caso tenha alguma Dúvida ou queira dar alguma sugestão ou apenas comunicar sua experiência, utilize um dos canais listados.

  • E-mail:                   artefaktus@artefaktus.com.br

  • Página Web:         www.artefaktus.com.br/contato
