Artigo 241002 – Aumento da Sensibilidade do “Módulo Sensor TOUCH TTP223”
2 – Processo para obter a Solução:
Busquei analisar as informações do Manual do “Chip TTP223” para avaliar como poderia aumentar esta sensibilidade.

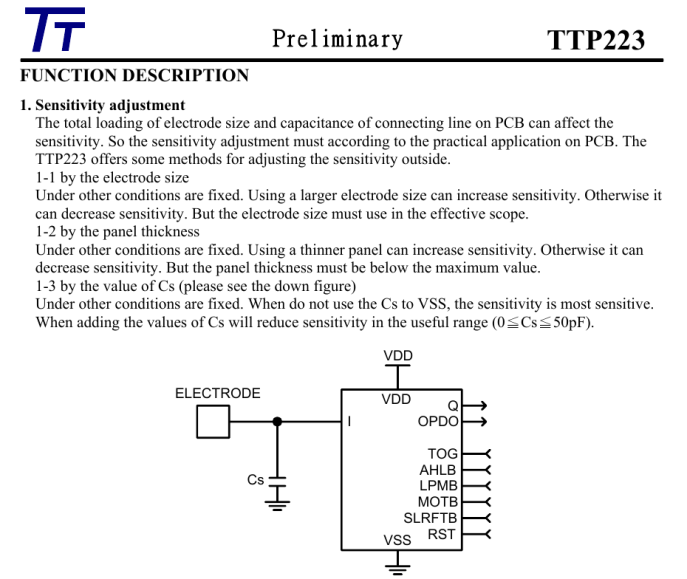

A Figura a seguir apresenta a parte do Data Sheet do “Chip TTP223” que informa sobre as possibilidades de variação da sensibilidade.
O fabricante do “Chip “TTP223” apresenta 3 possibilidades de ajuste da Sensibilidade:

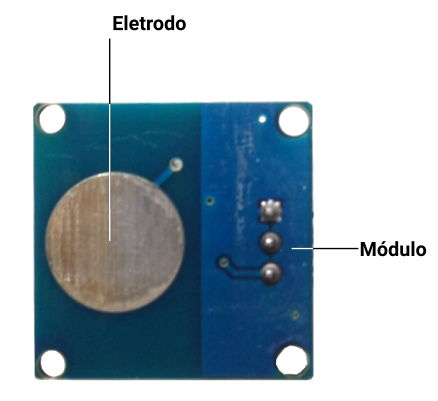

- A primeira, é com o ajuste do “tamanho do eletrodo” (electrode size).
- Esta solução não é possível de alterar, já que o “Módulo” já está construído.
A segunda, é a espessura do “Material sobre o Eletrodo” (panel thickness).

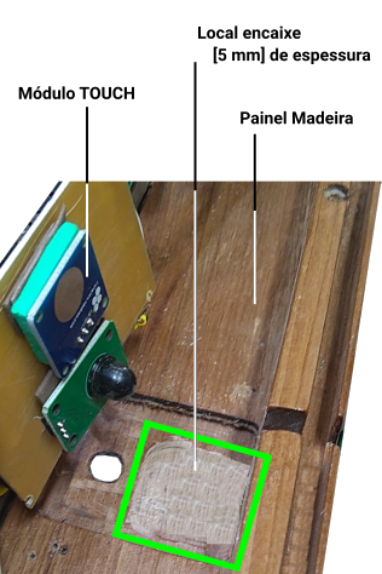

- Esta solução não é possível de utilizar, porque a espessura da Madeira utilizada, não pode ser menor do que [5 mm], que está além do limite do Sensor.
A terceira (última chance) é a troca do valor do “Capacitor Cs” (ligado ao pino 1 do “Chip TTP223”).
- O valor do “Capacitor Cs” pode variar de 0 a 50 pF, sendo que quanto maior o valor, dentro desta faixa) menor a Sensibilidade alcançada.
- Assim a retirada do “Capacitor Cs” (0 pF), implicará numa maior Sensibilidade possível.

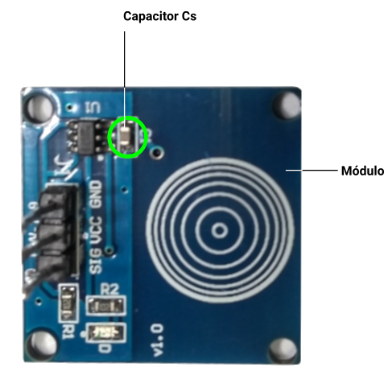

- A Figura abaixo apresenta o local do “Capacitor Cs” no “Módulo TOUCH com o Chip TTP223”.

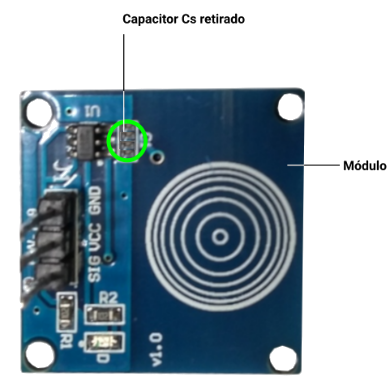

- A Figura 2.5 o “Módulo TOUCH com o Chip TTP223” sem o “Capacitor Cs”.
