Artigo 030601 Conceitos fundamentais dos Microcontroladores, “do princípio”.

5   ESTRUTURA BÁSICA DA “CPU”

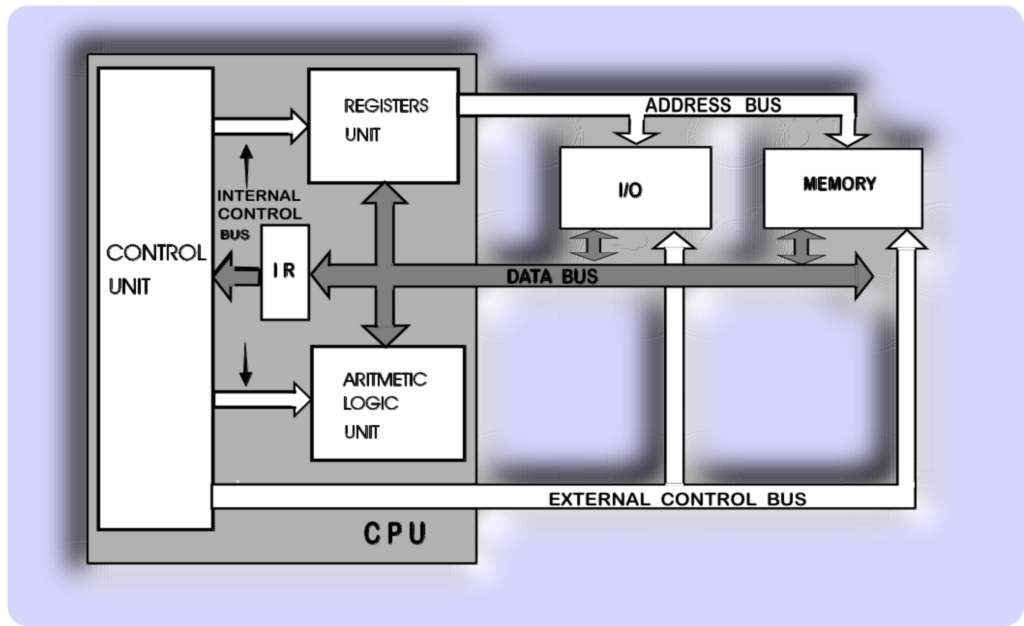

A “Unidade Central de Processamento” – CPU, é composta por três unidades básicas, a saber:

•           A Unidade de Controle (Control Unit)
•           A Unidade de Registros (Register Unit)
•           A Unidade Lógica e Aritmética (ALU)

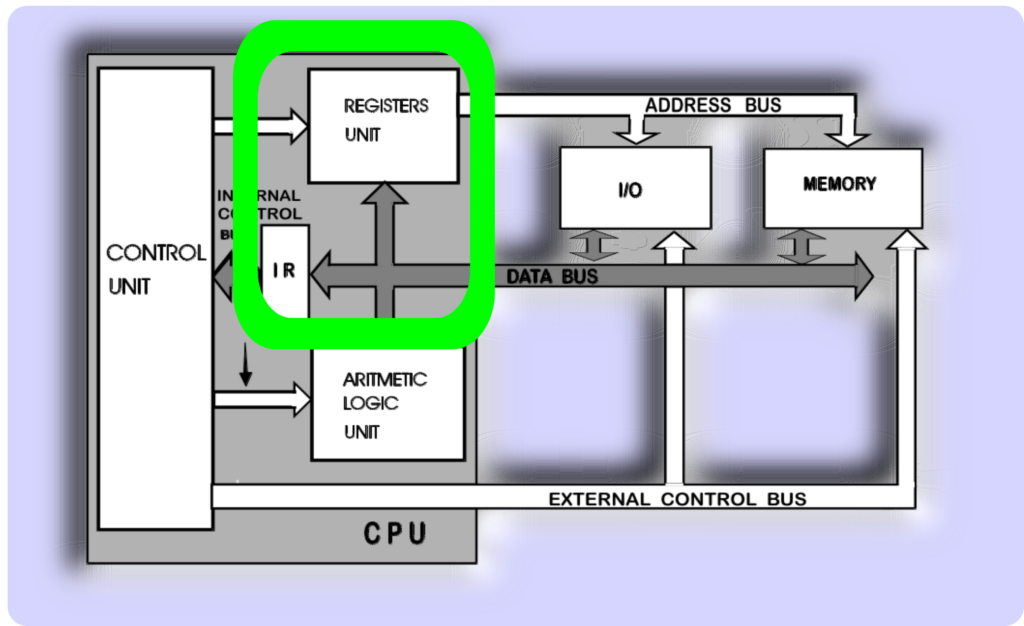

UNIDADE DE REGISTROS

A “Unidade de Registros” é composta por um grupo de Registradores, onde ficam armazenados os dados, temporariamente, durante a execução dos Programas ou, onde ficam armazenadas informações necessárias ao controle do próprio Sistema.

REGISTRO DE INSTRUÇÃO – IR

Registro responsável pela armazenagem do “Código de Instrução” (Operation Code- Op.Code) .

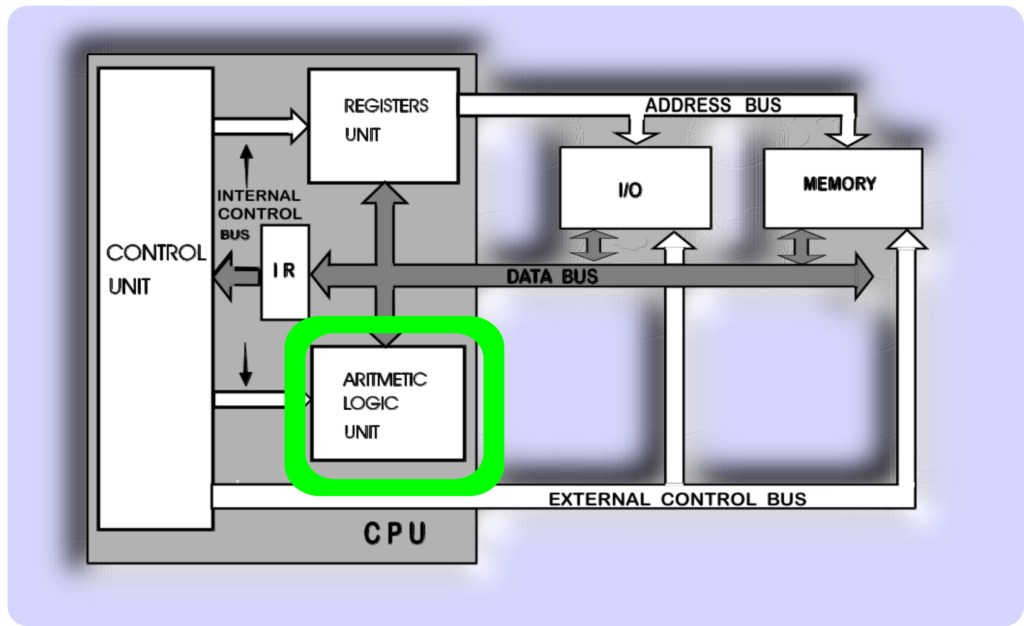

UNIDADE LÓGICA E ARITMÉTICA

A “Unidade Lógica e Aritmética” é a parte da CPU responsável pelas operações com os dados.

As principais operações que a ALU, geralmente pode executar são:

Aritméticas:

•   Adição e Subtração                                          Multiplicação e Divisão
•    Incremento e Decremento
•    Comparação

Lógicas:

• E, OU, NÃO,
• OU_EXCLUSIVO
• Set, Reset e Test de bit                                    Shift (Right e Left)

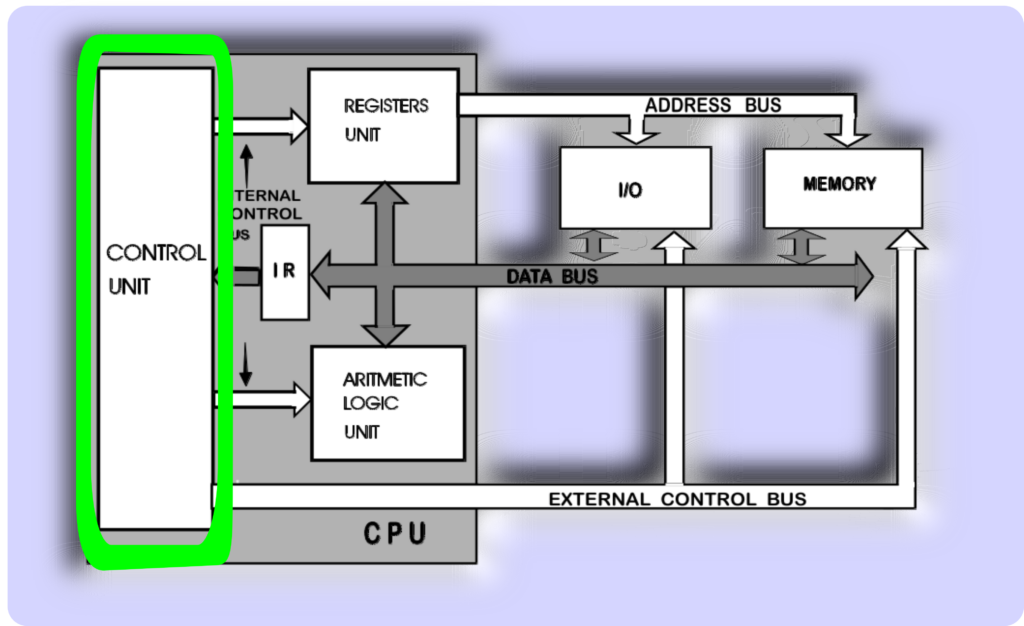

UNIDADE DE CONTROLE

A “Unidade de Controle” utiliza a “Via interna de controle” e a “Via externa de controle” para atuar sobre todos os controles do Sistema. Onde:

• “Via interna” atua sobre:
•         “Unidade de Registros”
•         “Unidade Lógica e Aritmética”

• “Via externa” atua sobre:
•        “Banco de Memórias”
•        “Dispositivos de I/O”
