Artigo 030601 Conceitos fundamentais dos Microcontroladores, “do princípio”.

6.2 SEQUÊNCIA DE AÇÕES PARA O PROCESSAMENTO DAS INSTRUÇÕES

Exemplo, da “Sequência de ações” para o “Ciclo de Execução” da “Instrução ADD A,B” gravada na ROM – “Decodificador de Instruções” do “Sistema Hipotético” apresentado.

PASSOS:

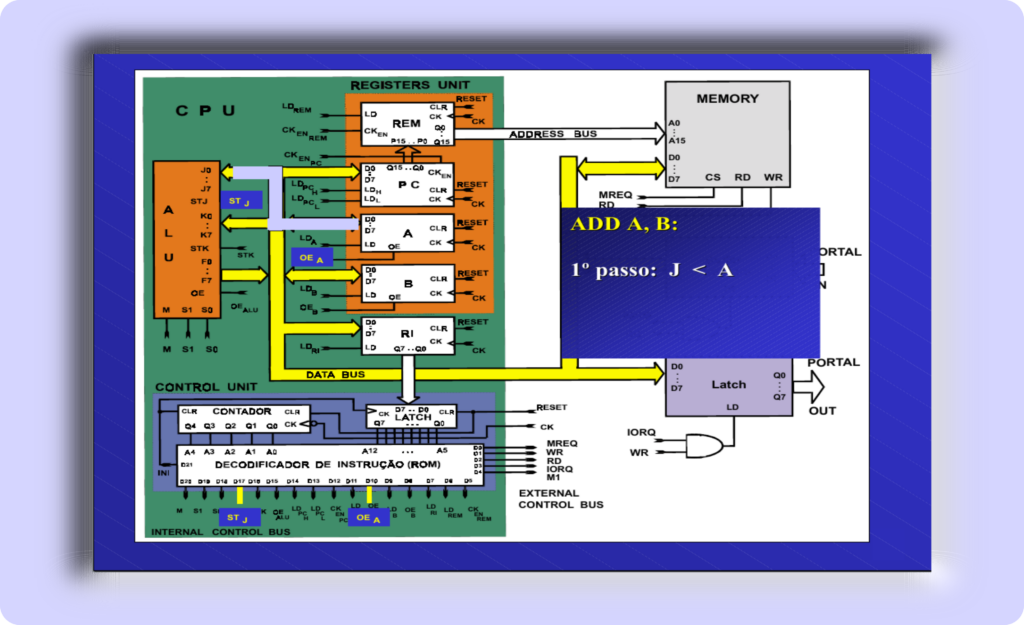

1 – O Valor do “Registro A” é enviado para o “Operando 1” da “ALU”.                    J < A

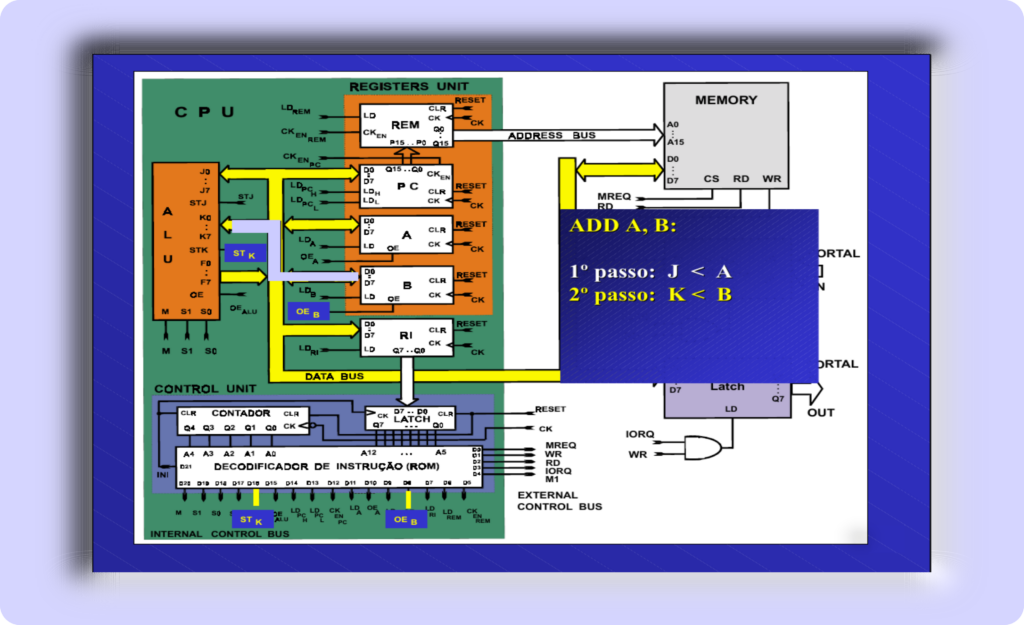

2 – O Valor do “Registro B” é enviado para o “Operando 2” da “ALU”.                     K < B

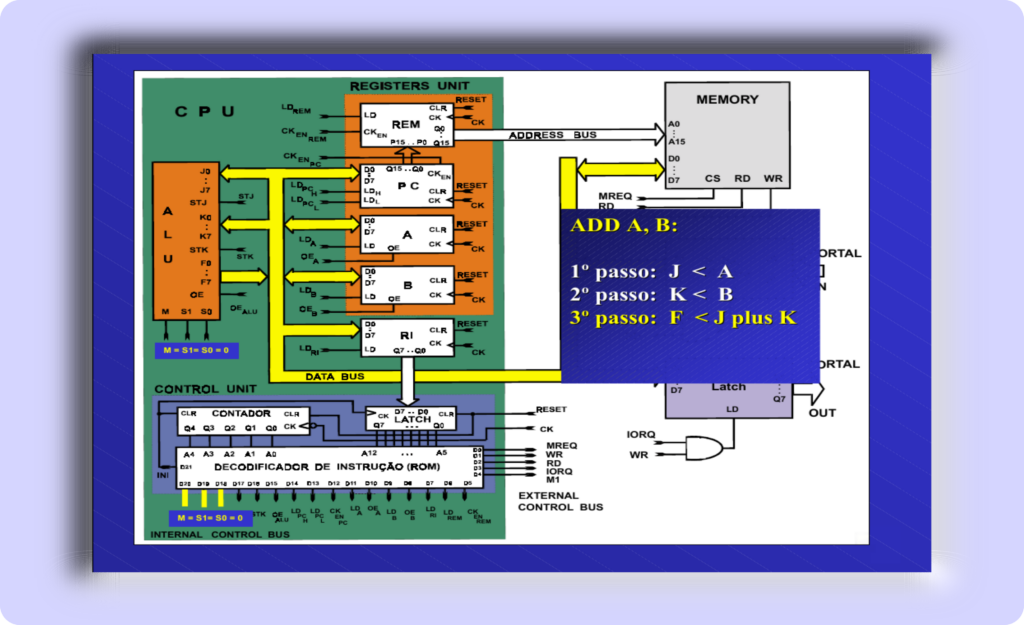

3 – A “ALU” é configurada para a operação de Adição, que apresenta o resultado em sua saída (F).                 F < J plus K

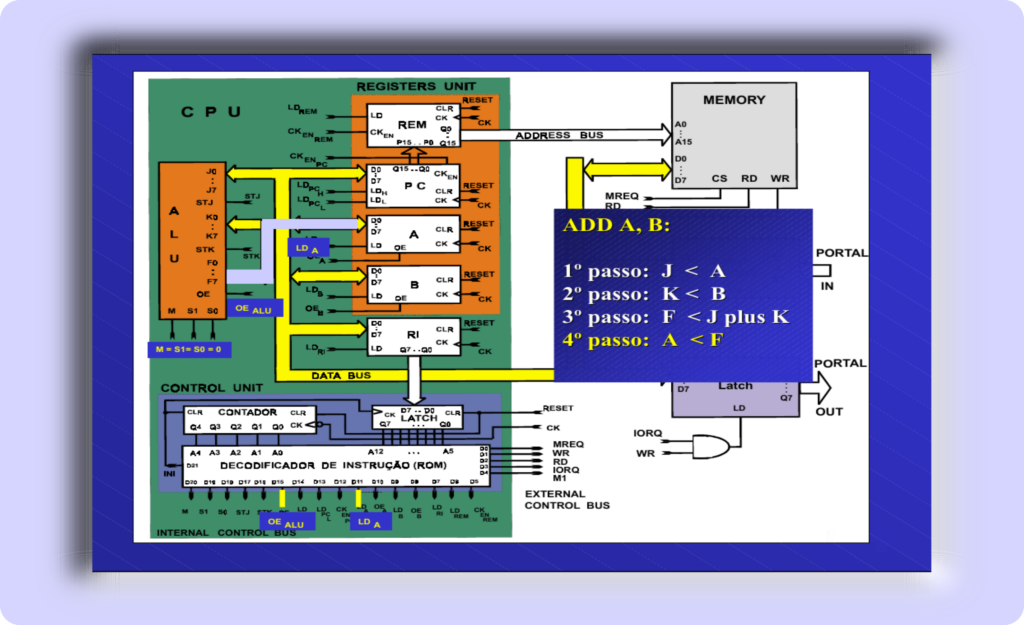

4 – O “Registro A” é habilitado para receber o “Dado”      disponível na “Via de Dados” (DATA BUS), neste caso o valor de F da ULA).                                                                      A < F
