Artigo 250501 Suporte Vertical para Micro Retíficas

PASSO 7:    Fixação da “Mola”

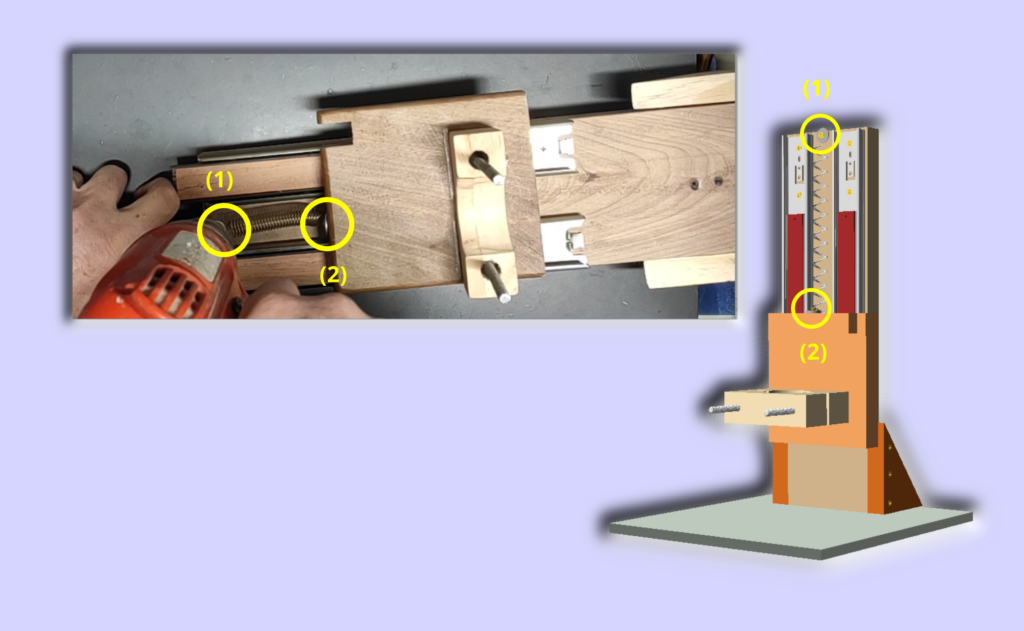

• Utilizando uma “Punção” para marcar os pontos de furação:
  • (1) Na parte centro superior da “Peça Vertical”.
  • (2) Na parte superior da “Base do Carro”, alinhada com o centro da “Peça Vertical”.
• Fixação da “Mola”, utilizando Parafusos Cabeça Chata Philips [Ø 3 mm x 20 mm] e Arruelas de [Ø 6 mm], em cada ponto marcado.
• Características da “Mola” utilizada:
  • Tipo: Helicoidal de Tração.
  • Material: Aço Mola.
  • Diâmetro do fio = [0,5 mm].
  • Diâmetro externo = [10 mm].
  • Comprimento livre = [50 mm].

PASSO 8:    Inserção da “Alavanca” (“Peça Externa do Trilho”)

• Posicionamento do “Molde” sobre a lateral direita da “Base do Carro”, e uso de uma “Punção” para marcar os pontos de inserção dos Parafusos.
• Fixação da “Alavanca” com a inserção de um Parafuso Cabeça Chata Philips [Ø 3 mm x 20 mm] e uma Arruela de [Ø 6 mm], no ponto inferior.
• Inserção de um Parafuso Cabeça Chata Philips [Ø 3 mm x 20 mm], no ponto superior, que servirá como limitador da excursão angular da “Alavanca”.

PASSO 9:    Inserção dos “Pés” na “Base”

• Recorte de 4 Peças de EVA de [5 mm] de espessura com as seguintes dimensões: [40 x 40 mm].
• Colagem destas Peças (“Pés”) nos 4 vértices da “Base”.
