Artigo 250501 Suporte Vertical para Micro Retíficas

1 PROJETO

Desenho Mecânico

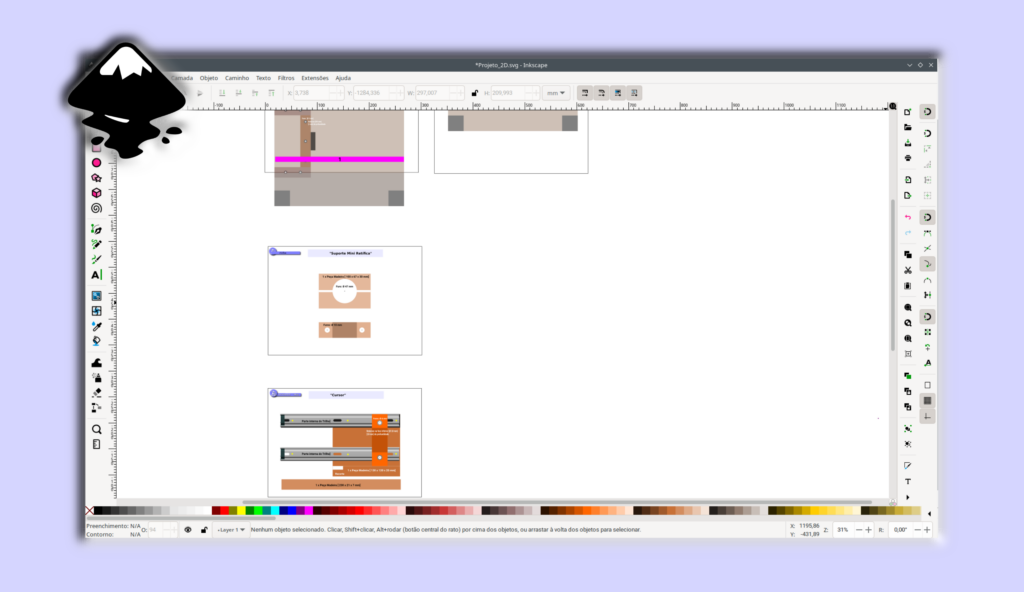

Como adepto dos Softwares “Open Source”, o Desenho Mecânico das Peças foi desenvolvido utilizando o “Inkscape”, numa Máquina com Sistema Operacional Linux, com a Distribuição OpenSuse Tumbleweed.

OBS: O Arquivo do Projeto_2D deste Projeto pode ser obtido neste link: <Projeto_2D.svg>

O Arquivo “Projeto_2D.svg” contém todos os “Moldes” necessários para a Produção de todas as “Peças” envolvidas no Projeto.

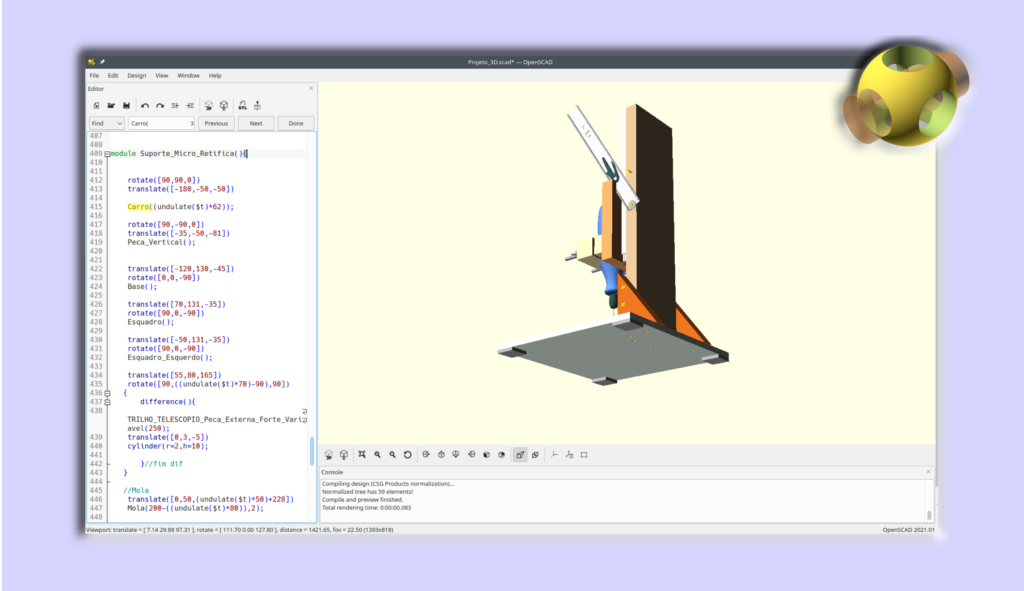

Foi utilizado o Software “OpenScad” para elaboração da visão 3D do Projeto.

O uso de Ferramentas 3D permite visualizar o resultado do Projeto, sem necessidade da montagem física, o que evita: retrabalhos, perda de material e perda de tempo.

OBS:

Caso tenha interesse em conhecer o “Curso para Desenho Mecânico para Makers, utilizando Softwares Open Source”, acesse o link.
