Artigo 250501 Suporte Vertical para Micro Retíficas

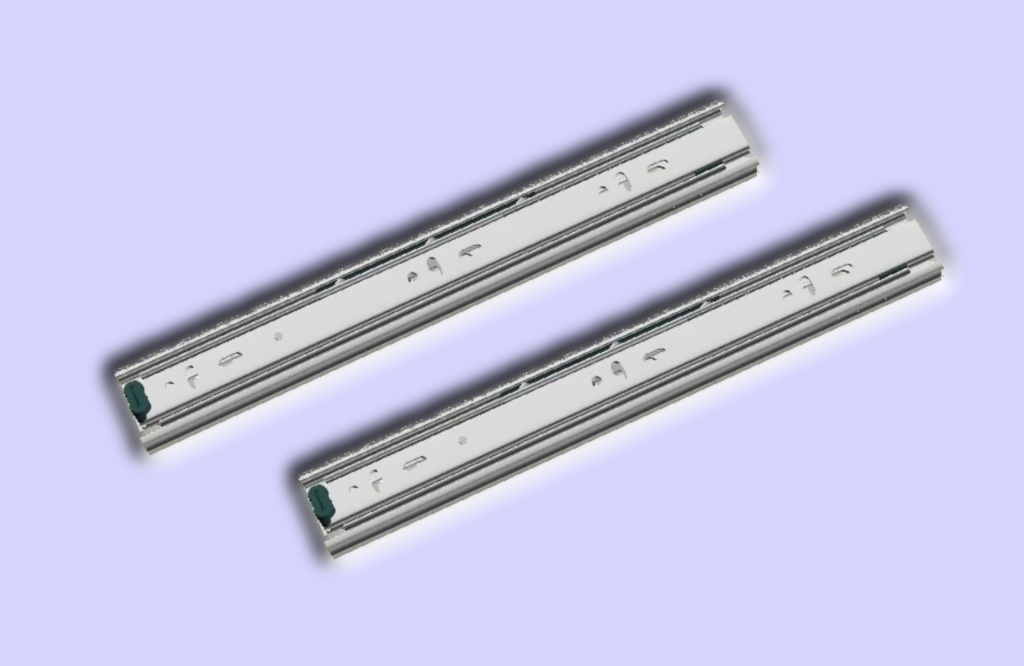

  • Desmonte de 2 Trilhos Telescópicos de 250 mm”, com os seguintes passos:

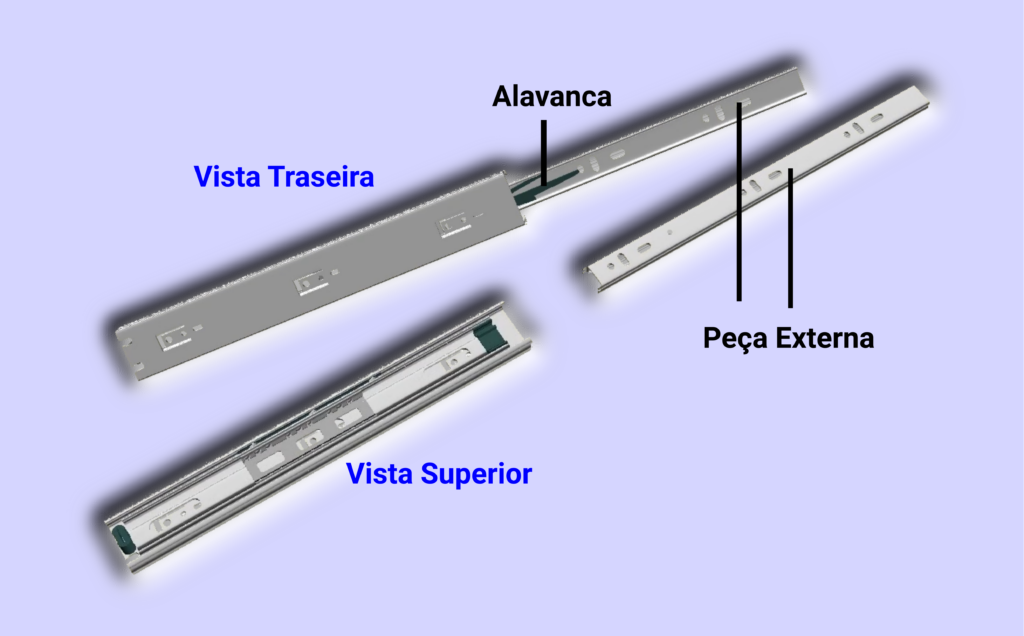

1 – Retirada da “Parte externa” (destravando a “Alavanca”).

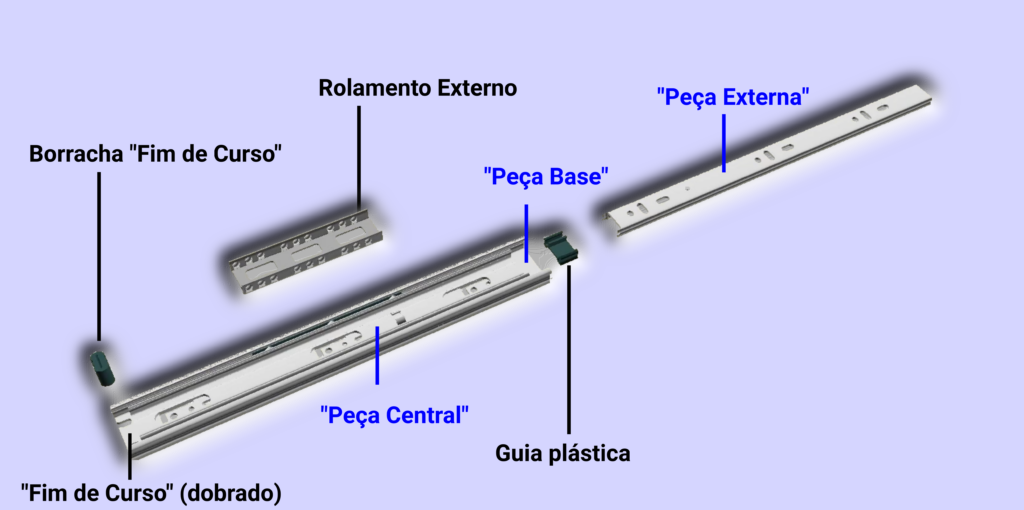

  • 2 – Retirada “Borracha do Fim de Curso” (que não será usada) naPeça Base” e dobra do “Fim de   Curso” (para liberar a saída da “Peça Central”).
  • 3 – Retirada da “Guia plástica” (que não será usada) da “Peça Central”
  • 4 – Retirada do “Rolamento Linear Externo” (que não será usado).
  • 5 – Retirada da Peça Central”.

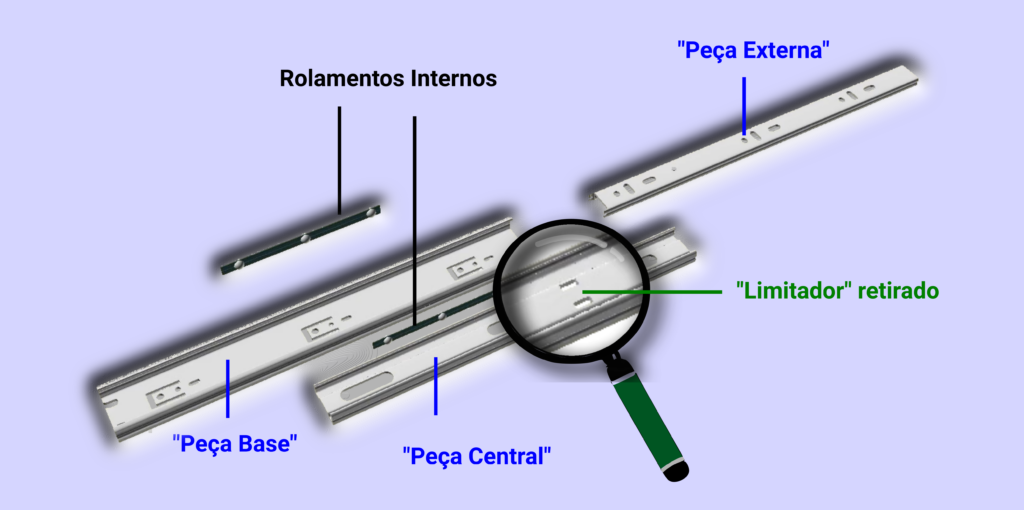

  • 6 – Retirada dos Rolamentos Lineares internos”.
  • 7 – Retirada do Limitadorda Peça Central.

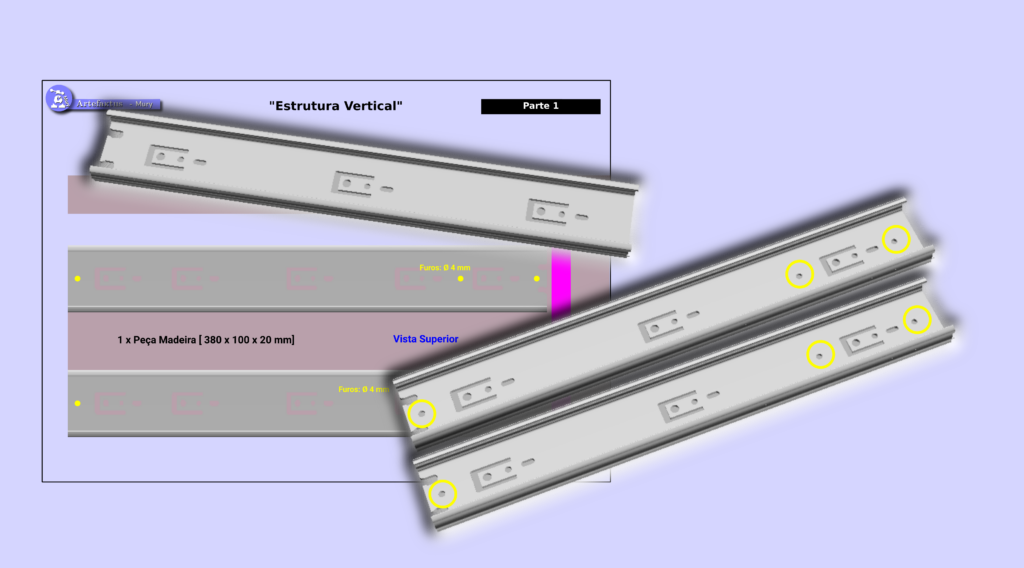

  • Furação de cada Peça Basedos Trilhos”:
    • Uso dos “Moldes para localização dos furos nas “Peças”.
    • Uso de uma Punção para marcar os “Pontos de furação”.
    • Furação das “Peças” com [Ø 4 mm].

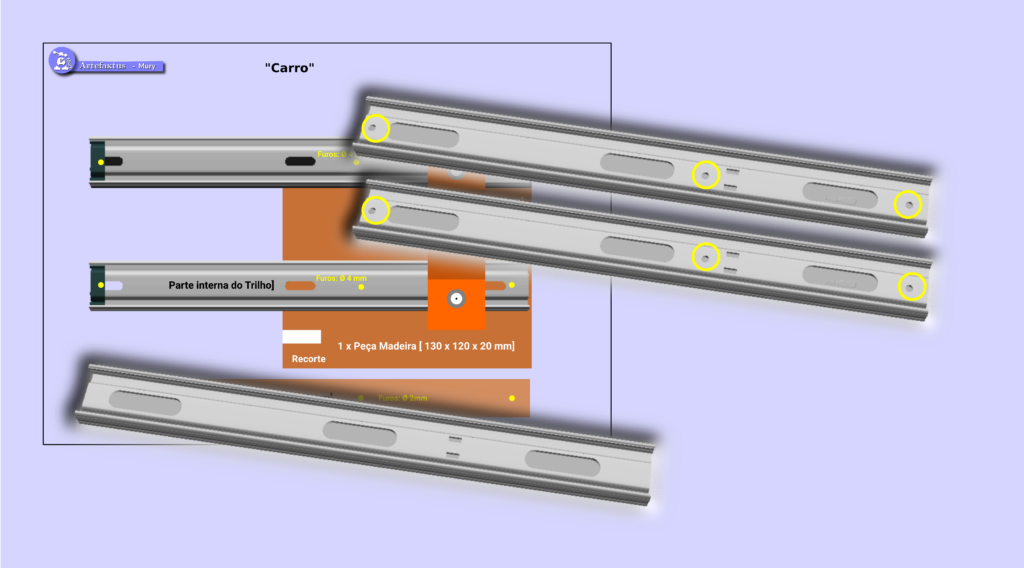

  • Furação de cada “Peça Central” dos “Trilhos”:
    • Uso dos “Moldespara localização dos furos nas “Peças”.
    • Uso de uma Punção para marcar os “Pontos de furação”.
    • Furação das “Peças” com [Ø 4 mm].

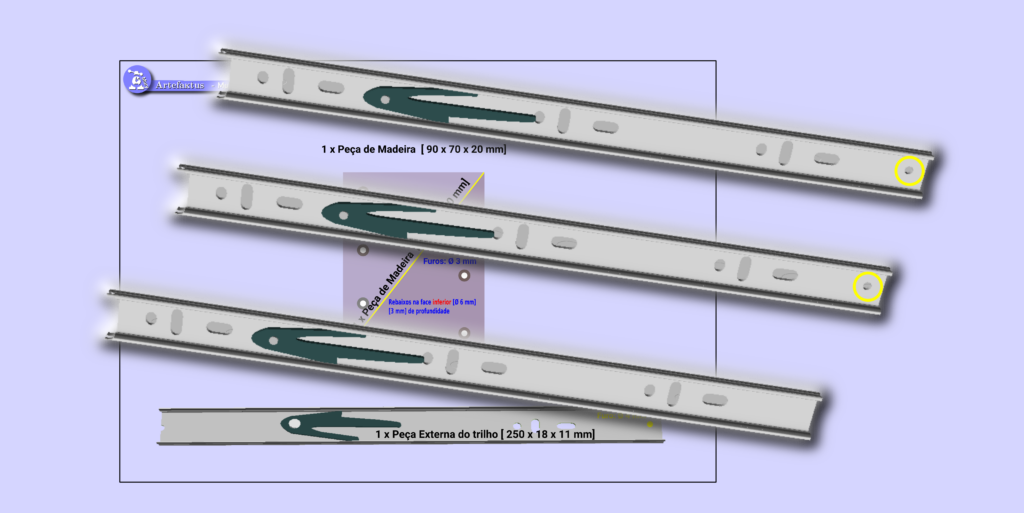

  • Furação da “Peça  Externa” de um dos “Trilhos”:
    • Uso dosMoldes para localização dos furos nas “Peças”.
    • Uso de uma Punção para marcar os “Pontos de furação”.
    • Furação das “Peças” com [Ø 4 mm].
  • Furação de cada “Peça Central” dos “Trilhos”:
    • Uso dos “Moldes” para localização dos furos nas “Peças”.
    • Uso de uma “Punção” para marcar os “Pontos de furação”.
    • Furação das “Peças” com [Ø 4 mm].
  • Furação da “Peça  Externa” de um dos “Trilhos”:
    • Uso dos “Moldes” para localização dos furos nas “Peças”.
    • Uso de uma “Punção” para marcar os “Pontos de furação”.
    • Furação das “Peças” com [Ø 4 mm].
